如何登录设备（路由篇）

发布时间：2022-11-09

点击量：7390

一、web方式登陆

1、web方式登录支持情况

（1）以下设备支持web方式登陆

RSR10-01G系列、RSR810系列、RSR820系列、RSR10系列、RSR20系列、RSR10-X系列、RSR20-X系列、RSR30-X特定版本

（RSR30-X SPU10 3b90或者以上的版本；RSR30-X SPU10 v1.5 3b90或者以上的版本；其中运营商专供版本3b76p4也支持（硬件要求v2.0））

（2）以下设备不支持web方式登陆

RSR10-02、RSR20-04、RSR20-14、RSR20-18、RSR20-24、RSR30-X SPU10 v2、RSR50-20/40/80、RSR50E-80、RSR7704/08/16、RSR7708-X/7716-X

2、RSR的web默认登陆地址是192.168.1.1，用户名：admin，密码：admin。

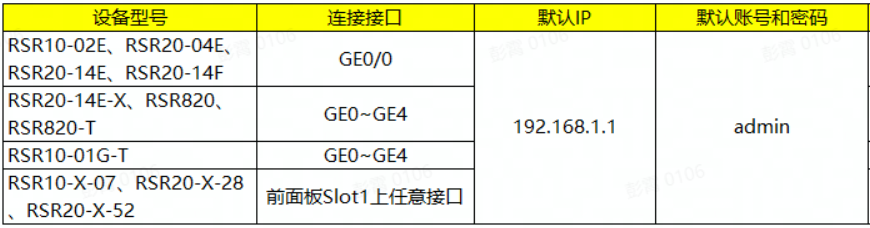

（1）计算机通过网线连接路由器的GE接口。各系列登录接口如下：

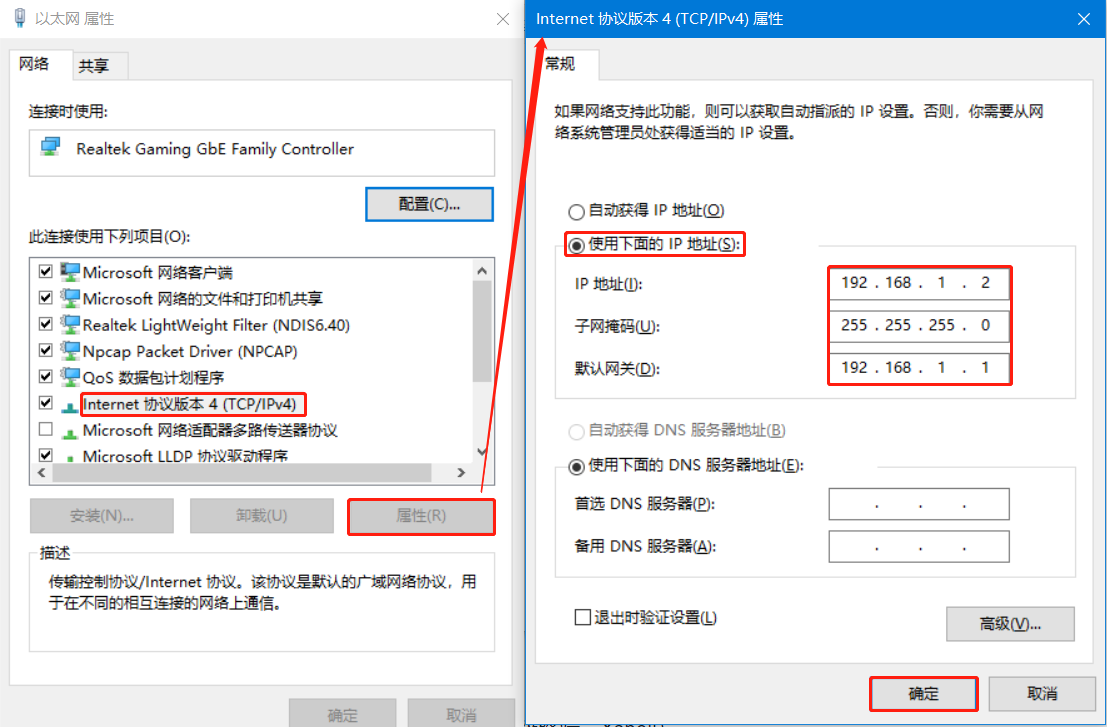

（2）更改计算机网卡的IP地址、子网掩码和网关，如图所示：

（3）打开浏览器（推荐使用IE、火狐或者360），输入192.168.1.1回车，进入路由器web登陆界面，输入用户名密码（默认都是admin），点击登陆：

注：除用浏览器登陆设备外，还可以使用锐捷官方web配置器登陆路由器：

WEB配置器下载地址：http://www.ruijie.com.cn/fw/rj/57229

打开web配置器后输入登陆地址192.168.1.1，之后的登陆步骤和浏览器相同

二、console方式登陆

1、需要准备

console线、CRT软件（或者使用putty、超级终端、Xshell）

2、登陆步骤

（1）电脑通过console线缆连接路由器的console口（路由器的面板有标注“console”）。

（2）打开计算机的设备管理器，查看新增加的端口（这里是COM9），如图：

（3）打开软件（以CRT为例）：

协议：选择Serial

端口：COM9（选择上一步查到的端口，这里是COM9）

波特率：9600（默认）

其他参数保存默认，注意不要勾选右边三个参数，点击“connect”，就可以连接上设备了。

如果没字符提示，回车没反应，可以尝试如下方法恢复:

1、检查超级终端的各项参数是否设置正确（特别关注流控（RTS/CTS）、波特率）；

2、检查console口是否连接好，COM口是否连接正确，可以尝试插拔下；

3、修改波特率为57600或115200再尝试；

4、重启路由器是否有重启日志提示、进行拔插路由器网线（确认是否为只有输出没有输入）等操作；

5、更换console线，更换USB转串口线，更换电脑，更换超级终端软件；

6、可以尝试连接其他路由器的console口，对比观察是否能正确连接。

三、telnet方式登陆

1、配置telnet密码

（1）telnet仅使用密码验证

Ruijie(config)#line vty 0 4 //vty：虚拟终端线路，用于telnet或SSH连接；这里设置0~4，一共五个用户可同时登录设备 Ruijie(config-line)#login //启用密码校验 Ruijie(config-line)#password ruijie@123 //配置telnet登录密码 Ruijie(config-line)#exit Ruijie(config)#enable password ruijie@123 //配置enable密码 Ruijie#wr

（2）telnet使用本地账号和密码认证

Ruijie(config)#line vty 0 4 Ruijie(config-line)#login local //启用本地用户密码校验 Ruijie(config-line)#exit Ruijie(config)#username admin password ruijie@123 //配置用于登录用的本地账户和密码 Ruijie(config)#enable password ruijie@123 //配置enable密码 Ruijie#wr

（3）telnet调用AAA进行认证

1、AAA本地认证 Ruijie(config)#aaa new-model //开启AAA功能 Ruijie(config)#aaa authentication login default local //配置“default”认证列表，优先使用本地账号进行认证 Ruijie(config)#line vty 0 4 Ruijie(config-line)#login authentication default //vty模式下调用“default”进行的登录校验 Ruijie(config-line)#exit Ruijie(config)#username admin1 password ruijie@123 //配置本地用户名和密码 Ruijie#wr 2、AAA 调用radius用户进行认证 Ruijie(config)#aaa new-model //开启AAA功能 Ruijie(config)#aaa authentication login RUIJIE group radius local Ruijie(config)#radius-server host 192.168.100.1 key ruijie //配置radius服务器的地址和密码 Ruijie(config)#line vty 0 4 Ruijie(config-line)#login authentication RUIJIE //vty模式下调用“RUIJIE”认证列表 Ruijie(config-line)#exit Ruijie#wr

2、使用CRT通过telnet登陆设备

四、使用SSH方式登陆

1、使用SSH方式登陆只需要使能SSH并生成公共密钥，其他配置和telnet完全相同。

Ruijie(config)#enable service ssh-server //使能SSH服务器功能 Ruijie(config)#crypto key generate dsa //生成SSH服务器端的公共密钥，SSHv1仅支持RSA；SSHv2同时支持RSA和DSA Choose the size of the key modulus in the range of 360 to 2048 for your Signature Keys. Choosing a key modulus greater than 512 may take a few minutes. How many bits in the modulus [512]://回车 % Generating 512 bit DSA keys ...[ok] Ruijie#wr

2、计算机使用CRT通过SSH方式登陆设备

3、路由器使用SSH方式登陆另外一台路由器

R1#ssh -l admin -v 2 -p 22 200.200.200.1 //可选：-l:用户名；-v:版本；-p:端口号 %Trying 200.200.200.1, 22,...open admin@200.200.200.1's password://输入SSH密码 R3> R3>enable Password://输入enable密码 R3#

五、常见show命令

Ruijie(config)#show ssh //查看SSH服务的状态 Connection Version Encryption Hmac Compress State Username 0 1.5 3des Session started admin

Ruijie(config)#show ip ssh //查看SSH基本配置 SSH Enable - version 1.5 //SSH版本号 Authentication timeout: 120 secs //认证超时时间，规定时间内未认证成功，则认为认证失败 Authentication retries: 3 //失败尝试次数 SSH SCP Server: disabled

Ruijie(config)#show users //查看在线用户
