    【NBR】NBR如何通过WEB方式配置PPTP VPN

    发布时间：2013-10-09
    点击量：7164

    一、组网需求
      1、外网线路有两根，电信20M，网通10M；
         电信提供的地址：192.168.33.241  子网掩码：255.255.255.0，电信网关：192.168.33.1，DNS：218.85.157.99；
         网通提供的地址：192.168.34.209  子网掩码：255.255.255.0，网通网关：192.168.34.1,  DNS：8.8.8.8；
      2、现在有些同事在外出差，但是想要访问公司的内部资源。这种方式可以通过拨PPTP  VPN的方式。

    PPTP VPN 功能介绍：
       PPTP(Point to Point Tunneling Protocol）即点对点隧道协议，是一种2层的VPN技术。相对于L2TP，由于windows操作系统集成PPTP客户端（注：windows也有集成L2TP客户端，但默认将L2TP与IPSEC绑定在一起），因此具有部署方便，扩展性强的特点；一般用于有用户终端需直接拨入VPN访问内网，且无需对数据使用IPSEC加密的场景。


    二、组网拓扑



    三、配置要点
      1、NBR做PPTP VPN的服务端，出差的同事的电脑作为PPTP VPN的客户端；
      2、配置分为服务端和客户端的配置；
      3、服务端配置的时候，隧道IP地址设置跟内网不同内网段，地址池跟隧道IP地址是同一个网段。
      4、当从外网拨VPN进来的用户要访问内网的服务器，在服务端路由器内网口开启防ARP代理的功能。若没开启，会导致只能PING通服务器，但是访问不了服务器资源。


    四、配置步骤
      1、先telnet方式登入路由器上
    打开电脑运行-》输入cmd-》输入telnet  192.168.1.1后按回车

      2、password后面输入的密码不显示，直接输入密码后按回车就可以
        password：-----输入telnet密码
        NBR2000>en
        password：-----输入WEB登入密码
        NBR2000#con


      3、在路由器内网口开启ARP代理功能
        NBR2000(config)# int  g0/0
        NBR2000(config-if)#ip proxy-arp -----开启ARP代理功能
        NBR2000(config-if)#end
        NBR2000#wr

      4、NBR路由器PPTP  VPN 服务端的配置：
      高级选项-》VPN配置-》服务端-》PPTP
       (1)启用VPN服务器
       (2)选择PPTP VPN类型
       (3)vpn隧道IP地址：192.168.2.1  （一般跟路由器内网网段不同网段）
       (4)地址池IP：地址池的IP地址段一般跟VPN隧道IP地址是同一个网段

      5、添加用户
      高级选项-》VPN配置-》添加用户
      输入用户名和密码

      3、客户端配置（如果客户端是XP系统的配置如下)

      4、客户端配置(win7系统配置过程如下)
     进入“开始--控制面板--网络和internet--网络共享中心”，点击“设置新的连接或网络”菜单。

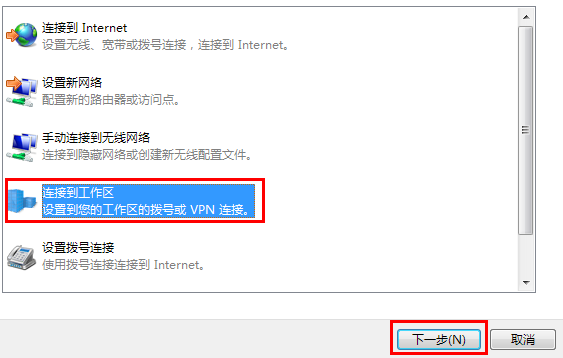

    选择“连接到工作区”并点击“下一步”。

    选择“否，创建新连接”，并点击“下一步”。

    选择“使用我的internet连接（VPN）（I）”

    输入internet地址（即出口路由器的公网IP地址）和名称（任意名称即可），同时选择“现在不连接；仅进行设备以便稍后连接（D）”，并点击“下一步”。

    输入已在创建的用户名和密码，点击“创建”。

    创建完成后，点击屏幕右下方的网卡图标，找到刚才配置的VPN连接“PPTP VPN”，右键点击并选择“属性”菜单。

    点击“安全”菜单，将VPN类型修改为“点对点隧道协议（PPTP）”，数据加密修改为“可选加密（没有加密也可以连接）”，同时勾选“末加密的密码（PAP）”，点击确定。

    选择“是”。至此WIN7客户端上的PPTP拨号配置已经完成。



    五、配置验证
      1、在客户端验证是否可以正常拨通VPN

      2、拨通VPN后可以查看本地获取到的地址是多少？
    在电脑打开cmd,输入ipconfig   /all,查看PPP VPN连接后获取到的IP地址是 192.168.2.2
