【WG】二层Trunk环境WG双进双出接入连通性配置

发布时间：2013-09-18

点击量：3283

应用场景

WG以桥模式接入网络，相当于一台交换机接入到原有网络中。当WG需要串入的位置，原先有两条或更多条链路进行上下互联时，需要采用多线接入的方式进行部署。本章节描述上下联存在两条链路、使用二层方式互联，且每条链路传输Trunk数据时的配置方法。更多条链路的配置方法与此类似，可以参考。

注意：Trunk环境部署时，需要注意不同Trunk链路中允许传输的VLAN不能有交叉，比如链路1可以传输VLAN10和VLAN 20的数据，那么链路2就不能传输VLAN10和VLAN20的数据；

一、组网要求：

WG使用两对二层透明接口接入网络，同时使用MGT口或者Vlan1进行管理。

二、组网拓扑：

此拓扑适用于WG双进双出方式串入两条trunk链路中，而且两条trunk链路上跑的是不同的vlan数据。

注意：

1、WG多链路接入环境下，必须保证来回数据路径一致（如本例拓扑，某条数据流从eth0接口入，eth1接口出，该数据流从内网回应时，必须从eth1接口进来），否则会导致WG由于无法分析完整的数据流情况而影响识别率，因此WG不适合串入端口聚合链路中；

2、WG多链路接入环境下，必须保证上行链路或者下行链路中的数据不能含有同一个vlan的数据，因为WG的所有接口是属于同一个广播域的，因此WG不是何串入以三层方式进行端口聚合的链路中；

注意：如果WG采用电口作为业务口接入，请注意尽量选择使用硬件bypass对，这样在设备重启、掉电的情况下，网络还能正常通行。

电口硬件bypass对：

WG1000/2000/3000：eth0 <->eth1;eth2 <->eth3

WG1000S：ge3 <->ge4;ge5 <->ge6

光口无bypass对；

WG使用MGT口进行管理时，设备上总共需要接三个接口：2个业务口和一个MGT管理口；

如果需要使用vlan接口进行管理，只能使用Vlan1，设备不能在其他vlan上添加IP地址；

使用Vlan1进行管理时，管理接口直接使用业务口，需要开启业务口的管理功能；

实施时如果现场允许，建议尽量使用MGT口进行管理，实现管理流量和业务流量分离。

三、配置要点：

简要步骤：

1、PC直连WG，在IE中输入默认地址https://192.168.20.200登陆设备，用户名为administrator 密码默认为password

2、设置运行模式为预防模式

3、修改MGT口IP地址（可选）

4、使用Vlan1进行管理（可选）

5、配置默认路由

6、配置DNS

7、配置接口 802.1Q Vlan并加入Zone

经过WG的链路为trunk链路时，必须将所有经过的Vlan加入到接口；未加入的VLan数据无法通过WG，将造成这部分VLan网段通信中断；

加到接口的Vlan，只有加入Zone，WG才会对这个vlan的数据进行分析，因此需要把web服务器所在Vlan加入Zone；

此拓扑案例中，需要将VLAN 100/200添加到eth0和eth1接口上，将VLAN300/400添加到eth2和eth3上，同时由于四个VLAN都为服务器所在VLAN，因此都需要加入ZONE；

由于Vlan 1为所有接口的native vlan，因此如果链路中还有经过Vlan 1的数据，不需要把Vlan 1再添加到接口，默认即可通过。

8、配置非信任接口

四、配置步骤：

1、PC直连WG MGT口（WG1000S为GE1接口），设置PC地址为192.168.20.1，掩码为255.255.255.0，在IE中输入默认地址 https://192.168.20.200登陆设备，用户名为administrator 密码默认为password

说明：PC地址可以设置为192.168.20.0/24网段除了192.168.20.200地址外的任意可用地址。

2、设备出厂时，运行模式默认为预防模式，此模式为串联接入时使用的模式，可以对检测到的攻击行为进行阻断；

查看首页监控模式是否为Preventative，如果是，说明当前已经是预防模式，转到下一步配置。

如果不是，进入菜单管理 > 系统设置 > 侦测模式，修改模式为预防模式，并拉到页面下方，单击“应用"：

说明：改变模式后，需要进入菜单管理 > 系统维护 > 系统重启，重启设备后生效。

3、修改MGT口IP地址（可选）

说明：如果使用vlan1进行管理，不需要更改MGT口IP，可以跳过这一步。

进入菜单管理 > 网络配置 > 网络接口，

选择MGT然后点击“编辑”按钮，或者直接单击MGT名称，修改MGT接口的默认IP地址，界面如下图所示：

在IP地址/子网掩码处出入规划的WG接口IP地址及掩码，单击“应用”生效。

4、使用Vlan1进行管理

说明：如果使用MGT口进行管理，则不需要执行此步骤，直接进入第5步。

(1)进入菜单管理 > 网络配置 > 网络接口

选择vlan1然后点击“编辑”按钮，或者直接单击vlan1名称，进入IP配置菜单：

(2)此处假设eth0接非信任口，网关在非信任口外的网络区域，选择eth0作为vlan1的管理接入接口，勾选开启eth0的管理访问功能：

说明：如果对vlan1的管理流量是从其他接口进入的，需要勾选开启其他eth接口的管理访问功能。

5、配置默认路由，使WG可以联接外网库文件更新服务器，同时实现跨网段管理

进入菜单管理 > 网络设置 > 路由表，点击“添加”按钮，界面如下图所示：

6、配置DNS，使WG可以解析库文件更新服务器的域名，DNS选择客户处电脑使用的DNS即可

进入菜单管理 > 系统设置 > 主机，将页面往下拉，找到首选DNS服务器，输入正确的DNS地址后，单击“应用”生效：

7、配置接口 802.1Q Vlan并加入zone，进入菜单管理>网络配置>虚拟局域网：

(1)将vlan100，vlan200添加到eth0和eth1接口：

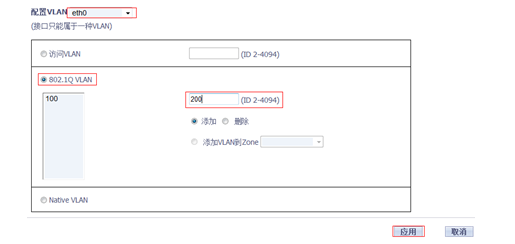

由于一次只能添加一个vlan，添加vlan100后，单击“应用“；再在VLAN ID中输入200，点击应用。即可将vlan100，vlan200都添加为eth0的802.1Q VLAN：

eth1接口配置步骤同上，略去截图。

(2)选择802.1Q vlan中的VLANID，选择"添加VLAN到Zone"，下拉表中选择"_waf_inside_"，只有加到waf_inside的vlan流量才会被分析，否则实施后服务器不会被保护，攻击日志中看不到任何日志。

(3)使用相同方法将vlan300，vlan400添加到eth3和eth4：

注意：802.1Q VLAN只能添加2-4094的Vlan ID，Vlan 1 为接口的Native VLAN，而且native vlan不能修改。

(4) 选择eth3/eth4口下802.1Q vlan中的VLANID，选择"添加VLAN到Zone"，下拉表中选择"_waf_inside_"，只有加到waf_inside的vlan流量才会被分析，否则实施后服务器不会被保护，攻击日志中看不到任何日志。

8、配置非信任接口：默认所有接口为信任口，需要勾选接到非信任区域的接口为非信任口，WG只对非信任口收发的数据进行安全检查。

此拓扑图中eth0和eth2所接的网络对服务器来说为非信任网络，将eth0和eth2设置为非信任口：

非信任口勾选上后立即生效，无“应用”按钮。

五、配置验证：

1、带vlan tag的数据可以穿过WG进行通信；

2、可以使用新的管理地址进行管理。
