锐捷机联网方案

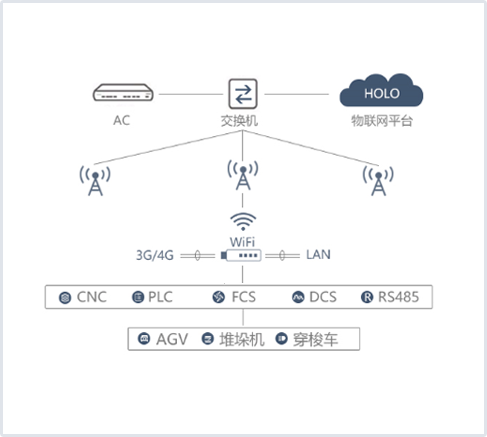

方案概述
锐捷无线机联网方案通过智能化工业网关设备，基于边缘计算和云计算，与各类数控系统进行实时通讯。工业网关设备采集各类机器设备的数据，通过工业无线通信技术，完成数据采集回传，保障无线传输低时延、“零”丢包
无线边缘网关：
支持CNC、PLC、FCS、DCS、RS485等工业协议，支持与各种工业设备对接
无线控制器：
无线基站管理，包含配置、升级、状态监控等
无线基站(AP)：
与无线边缘网关配合，双链路高可靠，可选择WLAN基站或者物联网融合基站
HOLO物联网平台：
可满足基础数据收集清洗呈现需求，并提供标准API快速对接业务系统
即插即用 快速上线
问题： CNC机床本身设计为有线网口接入，通过普通无线网卡改造后，使用效果很难保障；工厂设备改造不可大范围影响生产；对网络稳定性要求高
方案：专为工厂设备设计的工业网关，即插即用，快速上线不影响生产，适配性高，双链路设计保障数据高可靠性
RG-IDC130 工业网关
- LAN
- Wi-Fi
- 有线网口下联
- 双5G接入WiFi
工业网关
适配车间现场多种设备
DRAL双射频聚合链路
( Dual Radio Aggregate Link )
去重转发
所有数据往
两条链路发送
去重转发
双倍可靠性：所有数据走两个无线通路发送
CNC机床适配设计
适配性：直流DC9-60V供电，柔性天线外拉，终端放置机箱内。
零网优，上电即可用

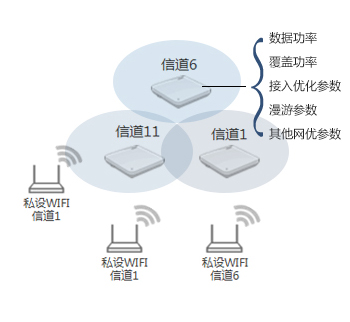

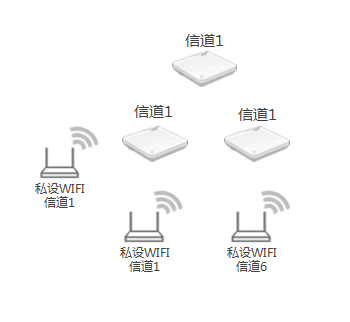

方案：DWO (distributed Wireless optimize)，
是锐捷新一代分布式智能网优技术，AP通过对网络环境的收集，自协商出适合的网优配置，上电即好用；在使用过程中能实时监测环境，自动调整
快速10分钟内完成整网自优化
精确从AP视角选择适合环境
智能实时监测环境，提供高效服务
注：AP自感知方式，要求部署尽可能规律&合理
快速补盲，业务不中断
| AP | 邻居AP1 | 邻居AP2 | 邻居AP3 |
| AP1 | AP2@-50dbm | AP4@-50dbm | AP5@-50dbm |
| AP2 | AP1@-50dbm | AP3@-50dbm | AP4@-50dbm |
| AP3 | AP2@-50dbm | AP5@-50dbm | AP6@-50dbm |

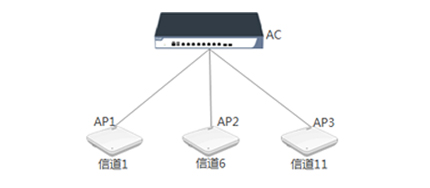

初始化建立邻居关系（10min）
| AP | 邻居AP1 | 邻居AP2 | 邻居AP3 |
| AP1 | AP2@-50dbm | AP4@-50dbm | AP5@-50dbm |
| AP2 | AP1@-50dbm | AP3@-50dbm | AP4@-50dbm |
| AP3 | AP2@-50dbm | AP5@-50dbm | AP6@-50dbm |

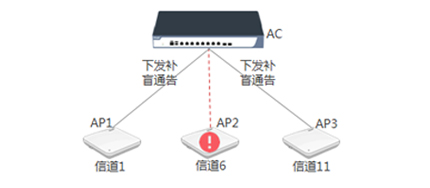

根据邻居关系，自动进行补盲调整
