企业园区极简以太全光网络解决方案

光电一体化，打造集约化极简以太全光网

锐捷企业园区极简以太全光网络解决方案，通过光电一体化助力企业网络运营和生产效率
全面提升，满足企业的生产、办公、仓储场景的需求，为企业建立一套易扩展、高性能、
低时延、简运维、降本增效的集约化园区网。

方案咨询

方案痛点
应用场景
项目收益
客户案例
推荐产品
常见问题
客户评价
我有建议

您的企业园区网是不是也遇到了这样的烦恼？

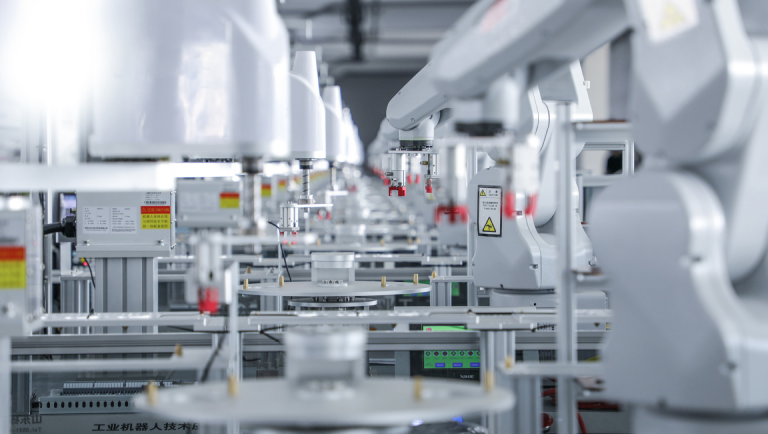

企业生产车间场景

机柜信息点受网线100米传输距离限制，设备安装或供电受限
信息点位增加或变动需重新布线，但机柜、桥架空间拥挤，无法支撑
重点安防区域需部署USP供电系统，施工周期长，部署成本高

认可

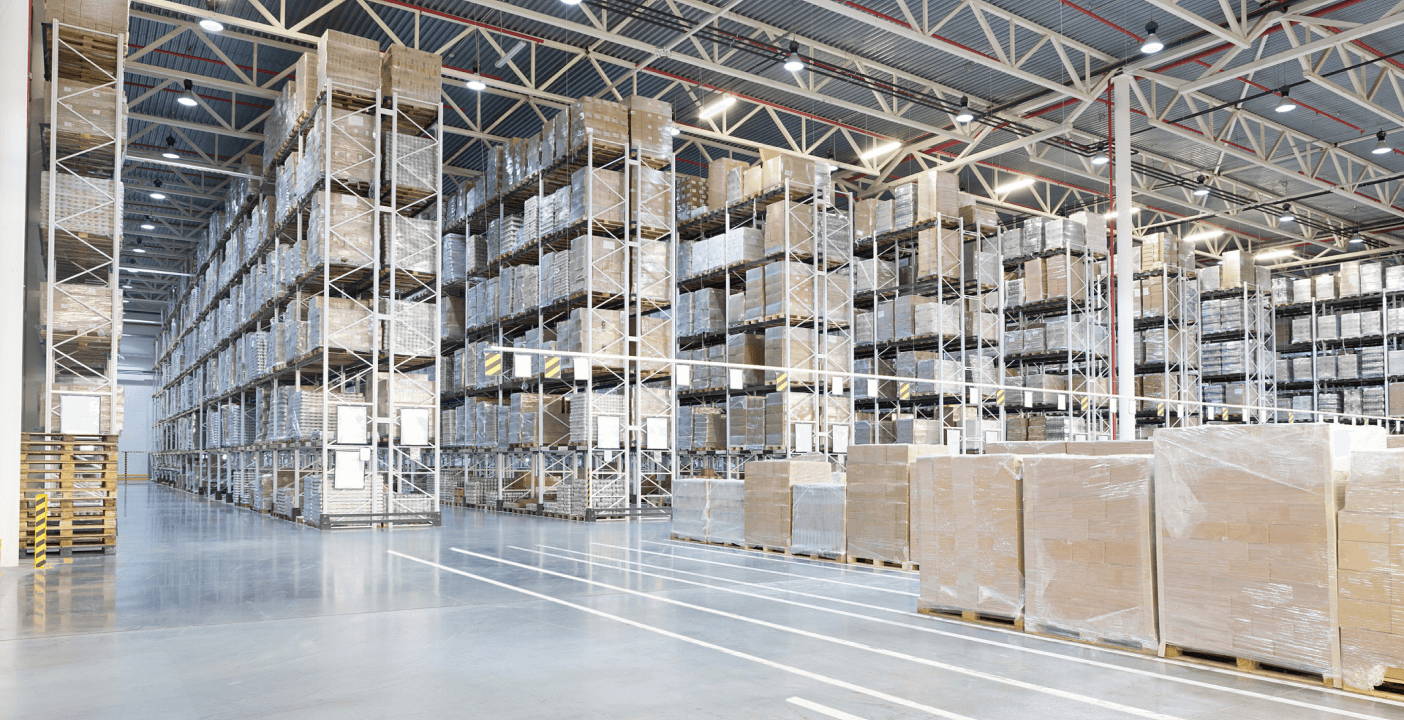

企业仓储场景

厂区面积大，机柜分散，POE交换机端口利用率低，资源浪费，建网成本虚高
仓储交换机部署在高空桥架，运维管理难度大
厂区面积大且货架林立，无线覆盖差，丢包率高

认可

企业办公、研发场景

信息点位多，但桥架空间拥挤，不能支撑信息点位的新增或变动
弱电间数量多，接入设备繁多，布线复杂，运维管理难
移动办公趋势下，接入内网的终端不断增多，信息安全保障难

认可

企业生产车间场景

机柜信息点受网线100米传输距离限制，设备安装或供电受限
信息点位增加或变动需重新布线，但机柜、桥架空间拥挤，无法支撑
重点安防区域需部署USP供电系统，施工周期长，部署成本高

认可

企业仓储场景

厂区面积大，机柜分散，POE交换机端口利用率低，资源浪费，建网成本虚高
仓储交换机部署在高空桥架，运维管理难度大
厂区面积大且货架林立，无线覆盖差，丢包率高

认可

企业办公、研发场景

信息点位多，但桥架空间拥挤，不能支撑信息点位的新增或变动
弱电间数量多，接入设备繁多，布线复杂，运维管理难
移动办公趋势下，接入内网的终端不断增多，信息安全保障难

认可

企业极简以太全光，为您解决以上烦恼
专为企业市场打造的全光网，适配企业多场景

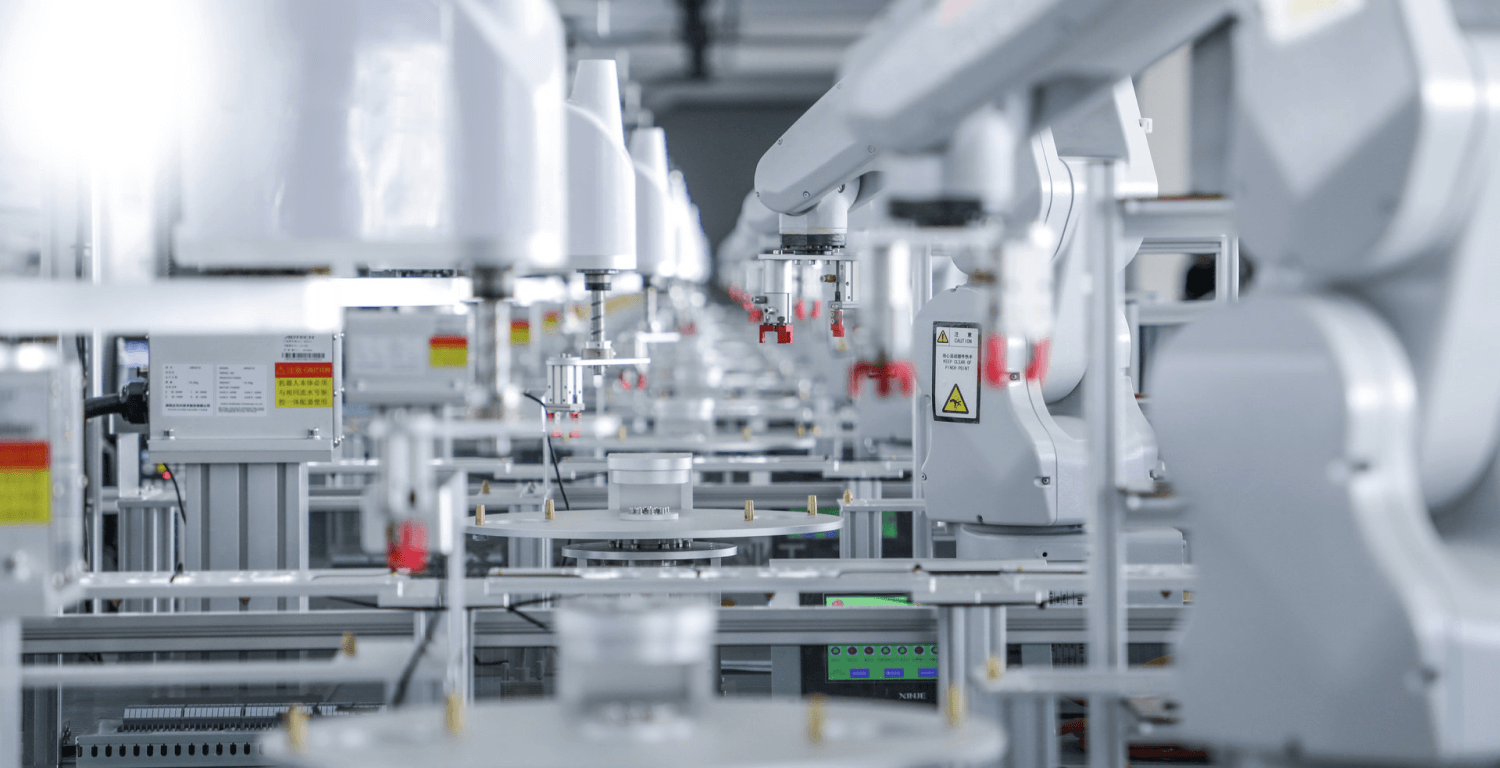

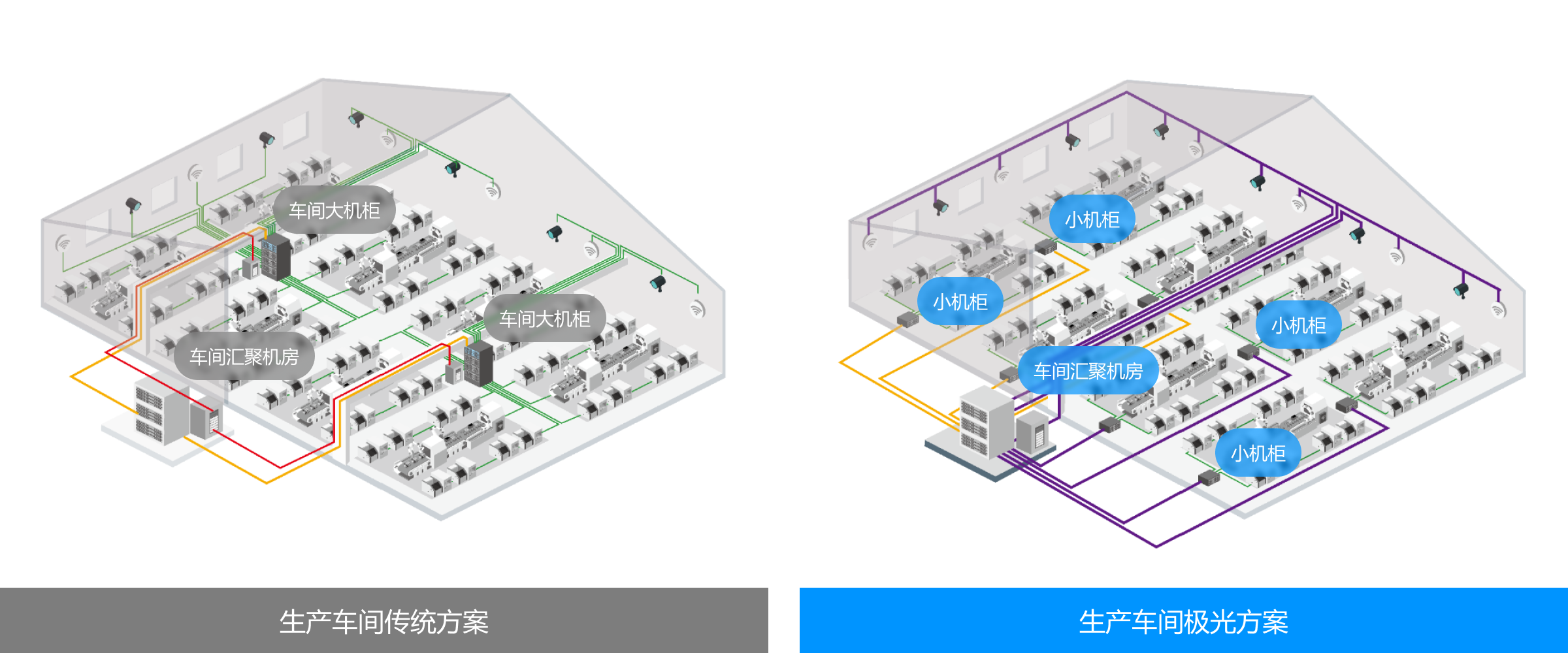

企业生产车间场景

企业仓储场景

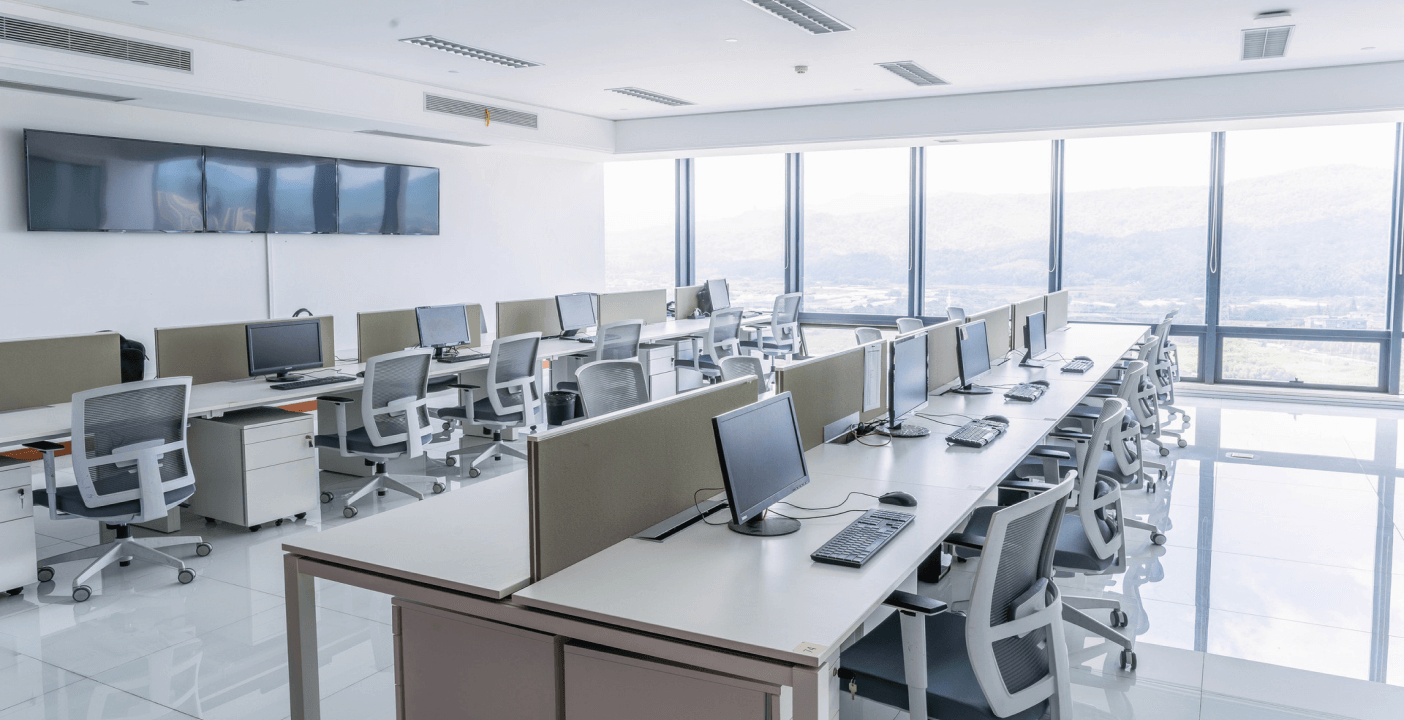

企业办公、研发场景

500-1500M

实现500-1500M超远距离的数据传输及供电，
设备安装供电不再受距离限制

-70%

信息点可通过临近的入室交换机灵活接入网络，
减少70%的网线布线

0.1%

工业无线零漫游技术，让丢包率降至千分之一，
AGV和PDA业务不再卡顿，为生产提效

电缆

光纤

网线

光电混合缆

一纤直达终端

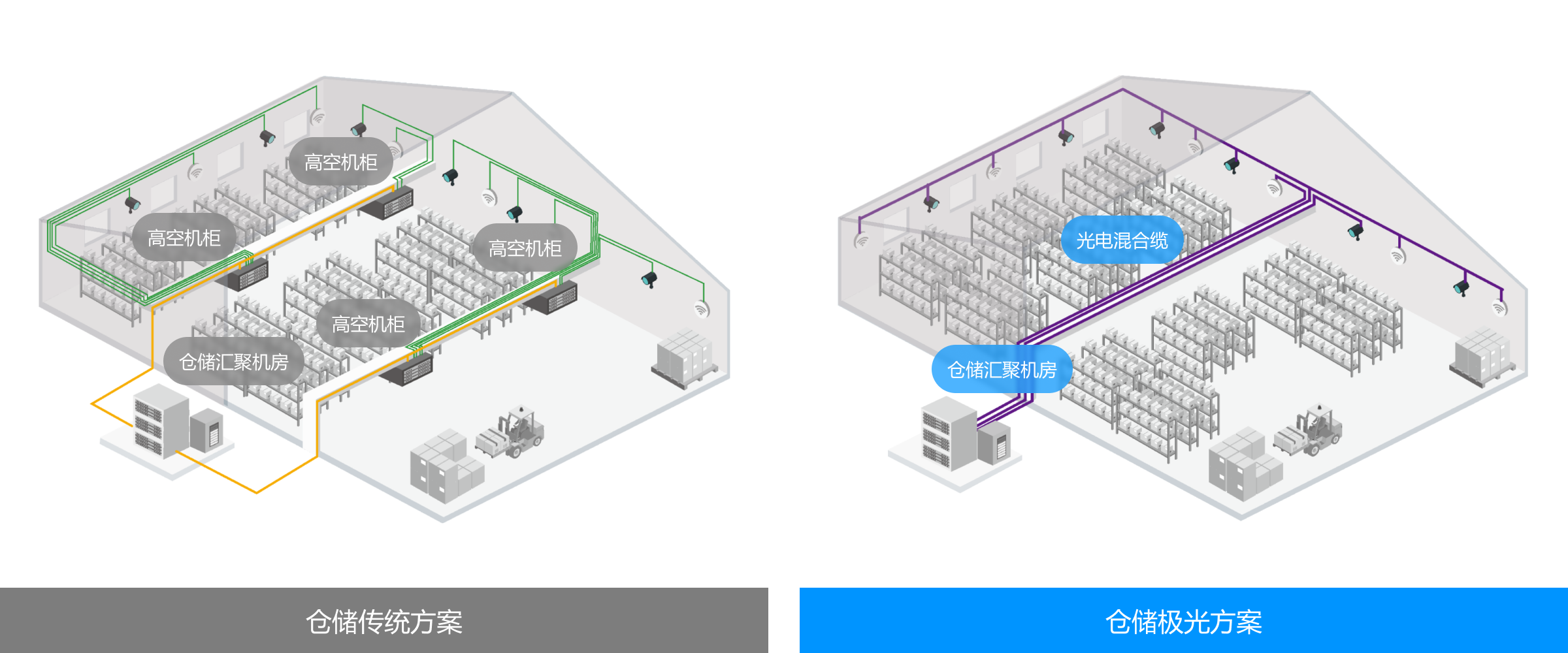

取消高空POE交换机，运维管理在地面机房即
可完成，大大降低运维难度

＞500m

超500m的长距供电及数据传输，长距、稀疏无
线监控无忧接入，提升POE交换机端口利用率，
降低建网成本

-80%

光电一纤通达，机柜不再需要独立部署动环系统，
节约80%电力布线成本

电缆

光纤

网线

光电混合缆

-80%

设备按需部署或更换，不需重新规划和配置，
扩展灵活，减少80%的网线布线

-90%

楼层网络机柜减少90%，运维管理变简单

安全策略随行

安全策略根据员工身份配置，不受网段、位置影
响，时刻保障信息安全

电缆

光纤

网线

光电混合缆

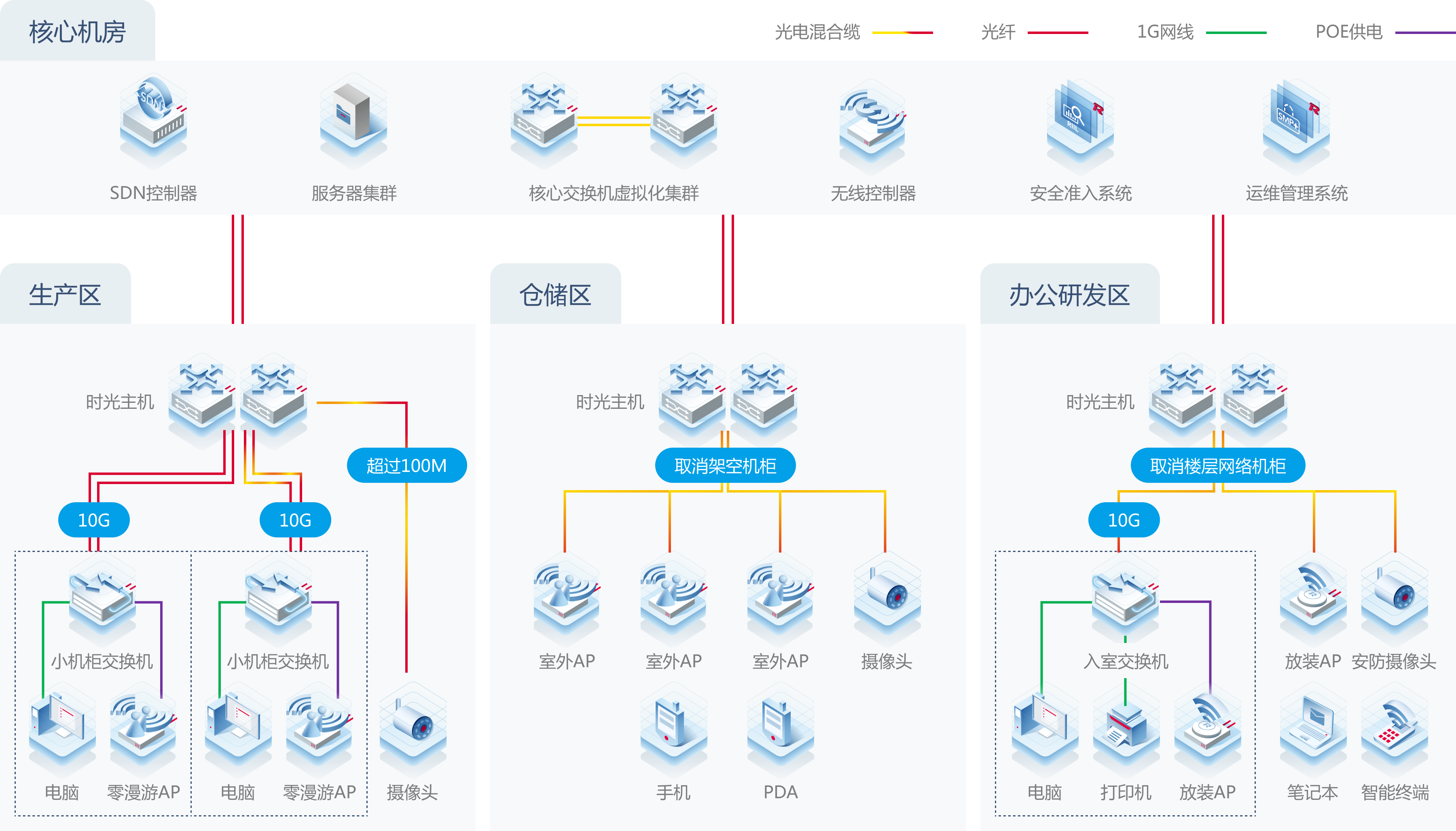

企业极简以太全光
“光电一体化”，助力企业网络运营和生产效率全面提升

打造集约化极简以太全光网

极简全光 >
极简接入 >
极简管控 >

极简全光：网速快，成本低

对比传统网络，网速提升5倍

局弱电设计结合网络部署精细化，信息点通过入室交换机入网，节省海量网线，建网成本降低30%

打造集约化极简以太全光网

极简全光 >
极简接入 >
极简管控 >

极简接入：部署灵活，断电不断网

一纤直达终端，取消高空POE交换机，运维管理在地面机房即可完成，大大降低运维难度
超500m的长距供电及数据传输，长距、稀疏无线监控无忧接入，提升POE交换机端口利用率，降低建网成本
工业无线零漫游技术，让丢包率降至千分之一，AGV和PDA业务不再卡顿，为生产提效

打造集约化极简以太全光网

极简全光 >
极简接入 >
极简管控 >

极简管控：终端更安全，运维更高效

网络安全联动机制，终端经审批才能入网，安全事件减少80%

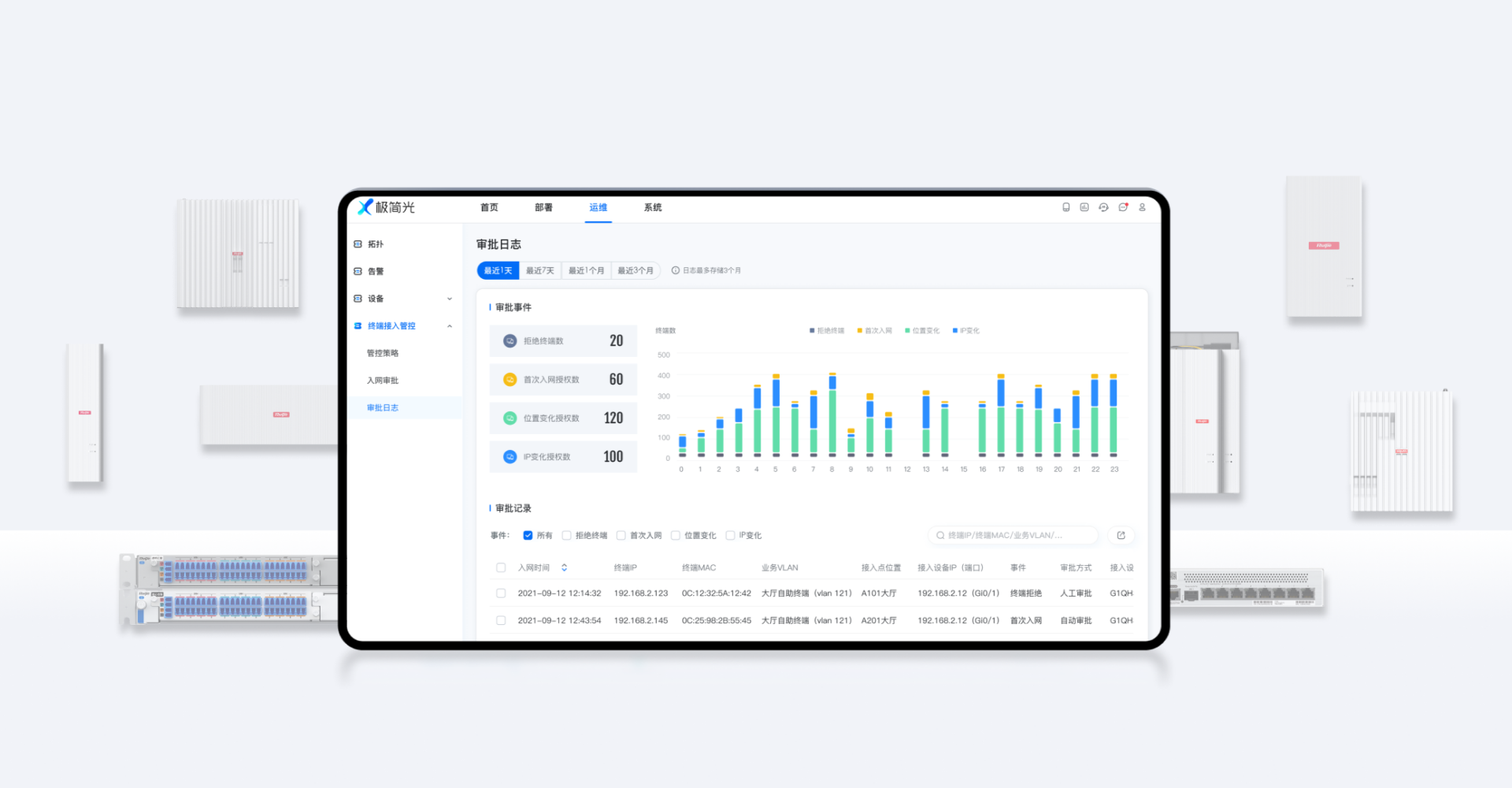

SDN全网管控，业务精细化管理，故障提前预警，运维效率提升50%

客户案例

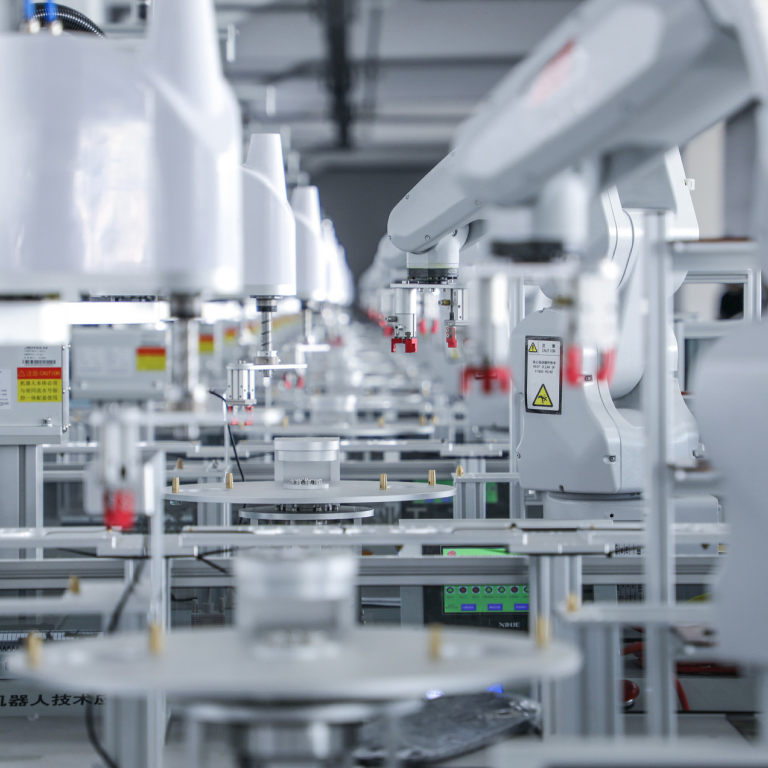

欣旺达电子股份

采用锐捷极简以太全光网，实现了光纤入室，扩展灵活；交换机覆盖20M距离且交换机端口灵活，信息点扩容只需变动10-20M的网络即可，生产效率大幅提高；通过全光AP，无线网速实现4倍提升，广受员工好评。

锐捷网络福州双子星总部

采用锐捷极简以太全光网，综合布线成本降低65%，SDN统一运维效率提升50%，打造满足未来10年的智能园区。

欣旺达电子股份

采用锐捷极简以太全光网，实现了光纤入室，扩展灵活；交换机覆盖20M距离且交换机端口灵活，信息点扩容只需变动10-20M的网络即可，生产效率大幅提高；通过全光AP，无线网速实现4倍提升，广受员工好评。

锐捷网络福州双子星总部

采用锐捷极简以太全光网，综合布线成本降低65%，SDN统一运维效率提升50%，打造满足未来10年的智能园区。

天津科斐凯博集团

采用锐捷极简以太全光网，有线布线节省75%，全光到小机柜，桥架成本下降50%；SDN统一运维，设备零配置上线，设备替换零操作，环路自动发现、检测及自愈，运维管理效率成本大幅降低。

了解更多 >

推荐产品

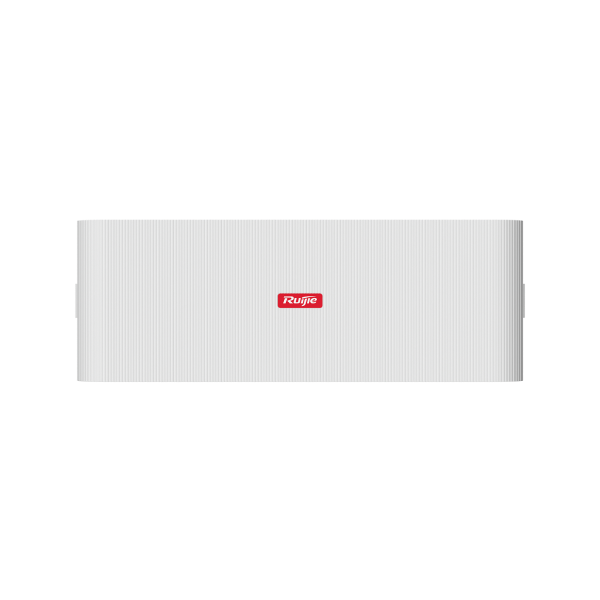

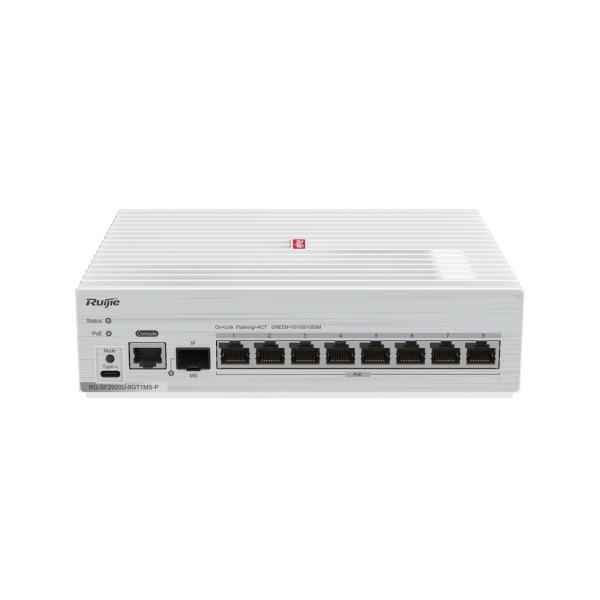

RG-MF2920系列极简光交换机

了解详情 >

常见问题

Q：光电混合缆方案的成本怎么样？

A：需要根据具体的应用场景来看，生产、办公场景布局、点位数量、密集程度都会影响到成本计算。根据我们做过的实际项目来看，整体成本（设备费用+工程施工费用（线缆、管线、电源线及辅材））降低10%-25%左右，点位越密集，成本还会随之下降。具体我们可以地勘后给您评估。

Q：生产场景看起来比较适合光电混合缆方案，具体供电距离是多少?

A：光电混合缆其实就是光纤和铜缆的混合体，铜缆负责供电，光纤传输信号。供电的距离主要取决于两个因素，混合缆末端所连接的设备功率和光电混合缆的线径。由于整个方案都是以太协议，所以光电混合缆方案供电采用的是标准的POE协议，支持802.3AF/AT/BT三种供电协议，同时我们提供线径为0.5/1.5mm²的光混缆，能够实现从140米到1500米的距离供电，具体我们可以根据咱实际地勘的情况测算一下。

Q：光电混合缆方案的供电方式是如何保障安全供电的，是否符合安规？

A：锐捷光混缆方案使用的是标准的PoE协议，线缆传输电压保持54V，末端44V（安规72V以下为安全电压，传输电压和POE保持一致，POE也通常为44-57V）跟网线POE方式一样，可以支持802.3AF/AT/BT的三种供电方式，传统网线的供电载体是网线里的铜丝，光电混合缆其实也是一样的，供电时会通过POE协议来检测对端设备合法性，识别到正确的设备并协商分级后才会供电，也能实现过流保护，短路保护。

Q：极光交换机功能特性及质量如何，是否和网购交换机一样为傻瓜式交换机？

A：锐捷极光交换机和主流厂商的企业级交换机功能特性（VLAN划分、用户认证等）及质量完全一样，采用企业级元器件、标准流程制造，质量完全有保证，同时极光交换机也创新性使用了SDN特性的企业级芯片，支持零配置上线、即插即用功能，采用白金级供电组件，具备4KV的防雷能力及强大的电涌防护能力，采用静音无风扇设计噪声值＜35dB，完全满足办公和生产的环境需求。

Q：时光主机目前有哪些端口形态、对外输出总功率及单端口最大输出功率？

A：根据园区场景需求不同，目前有三种型号可选：
1) 框式S78主机：最大对外供电功率6000W，单口支持最大100W供电功率；单口100W供电能力，整机最大支持60个供电端口，如果是单口15W，整机最大支持288个供电端口。
2) 盒式24口主机：整机最大对外供电功率2400W，支持24口对外供电能力，单口支持最大100W供电功率。
3) 盒式48口主机：整机最大对外供电功率1440W，支持48口对外供电能力，单口支持最大30W供电功率。

Q：光纤入室、交换机数量成倍增加，运维工作量是不是增加很多？

A：从企业网络发展趋势来看，光纤入室逐渐成为主流，企业的网络设备管理也倾向于终端侧和核心侧的设备管理，而在末端设备运维管理方面，锐捷全面，例如考虑安装环境尺寸要尽可能小，考虑散热我们有了鲨鱼鳍的设计以及使用了特殊的散热材料，考虑安装施工和布线我们有了自带理线架和安装架设计及支持光电混合缆统一供电功能，考虑故障排查我们交换机支持光链路智能监测功能，实时查看整条线路的实时状态，这些都是为了让室内交换机更可靠、更稳定，安装管理更简便。同时我们新增了SDN智能管控平台，网络设备可以统一运维管理，设备状态可视化管理，室内设备即插即用零配置上线/替换，故障实时告警，分钟级定位故障根因，可快速处理故障；这些考虑和设计都可以让我们运维变得更容易。
