发布时间：2013-09-23
点击量：3974

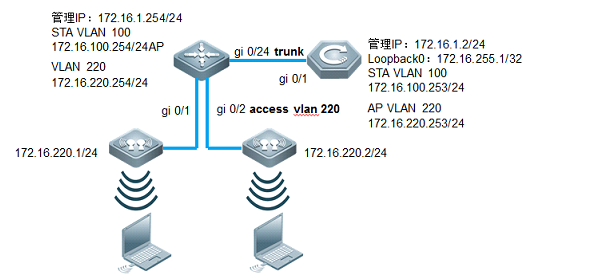

1）将POE交换机下联ap1的端口配置为trunk口，设定Native vlan 220，同时在服务器上安装极域电子包书软件教师端，STA安装电子书包软件学生端，POE交换机配置如下：
#将POE交换机下联ap1的端口配置为trunk口，设定Native vlan 220
Interface gi 0/1
switchport mode trunk
switchport trunk Native vlan 220
2）为了模拟两个AP分别属于不同的教室，因此创建新的WLAN，并将两个AP分别划分到不同的AP组内；
#创建两个不同的SSID，模拟两个不同的教室。
wlan-config 1 ruijie_dzsb_1
enable-broad-ssid
wlan-config 2 ruijie_dzsb_2
enable-broad-ssid
#创建两个AP组，并关联相应的SSID，与用户VLAN
ap-group dzsb1
interface-mapping 1 100
ap-group dzsb2
interface-mapping 2 100
#将两个AP划分到两个AP组中
Ap-config ap1
Ap-group dzsb1
Ap-config ap2
Ap-group dzsb2
3）AC上开启组播以及IGMP功能，同时开启有线口至无线口的数据广播功能；
# 开启WLAN组播功能,全局开关
ip multicast wlan
#开启AC上的IGMP SNOOPING功能
ip igmp snooping
#开启AP的IGMP SNOOPING功能
ap-config all
igmp snooping
#AC上开启有线口至无线口的数据广播功能
data-plane wireless-broadcast enable
4）在三层POE交换机上开启三层组播功能；
ip multicast-routing
interface vlan 100
ip pim dense-mode
5）将AP的接入用户上线调整为128个（以AP220-E为例），实际测试时如果STA数量少可以不需要调整；
ap-config ap1
sta-limit 128
6）使用组播调试工具测试报文收发是否正常。
配置检查：
#查看GROUP表项，AC根据此表项转发数据
show ip igmp snooping group
#查看mrouter表项，AP上有此表项才会转发组播join报文
show ip igmp snooping mrouter
