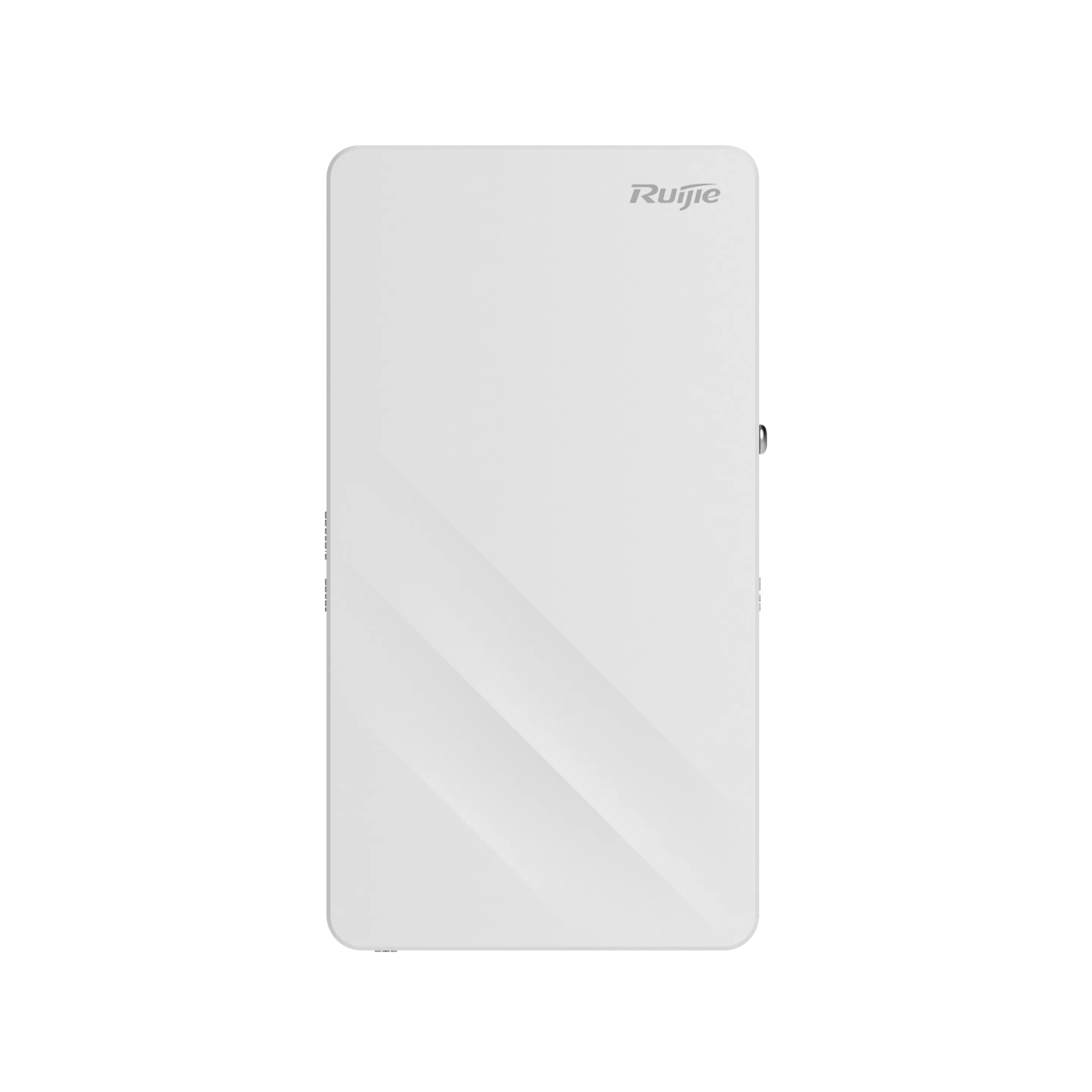

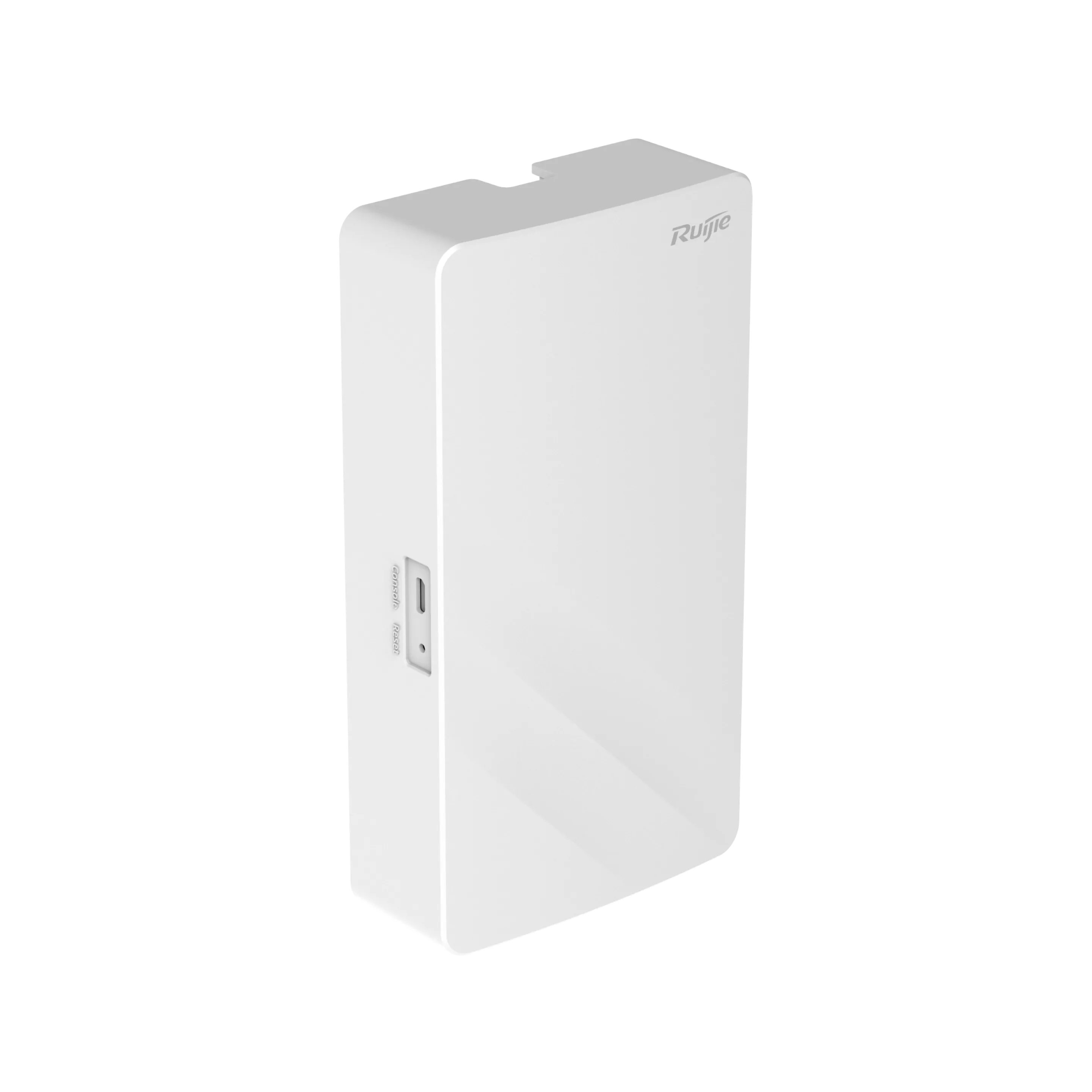

Wi-Fi 7面板型无线接入点 RG-AP1920(V2)

RG-AP1920(V2)是锐捷网络推出的支持Wi-Fi 7（802.11be）标准的新一代面板型无线AP。采用双射频设计，支持4条空间流，整机最大无线速率3.57Gbps；简洁美观，轻松融入环境，推荐应用于宿舍、小型办公室、客房等无线覆盖场景。

新一代Wi-Fi 7技术，无线速率高达3.57Gbps

丰富端口设计，有线无线一体化覆盖

2.5G上联口，充分发挥运营商带宽性能，实现无线和有线之间的高速传输转换；

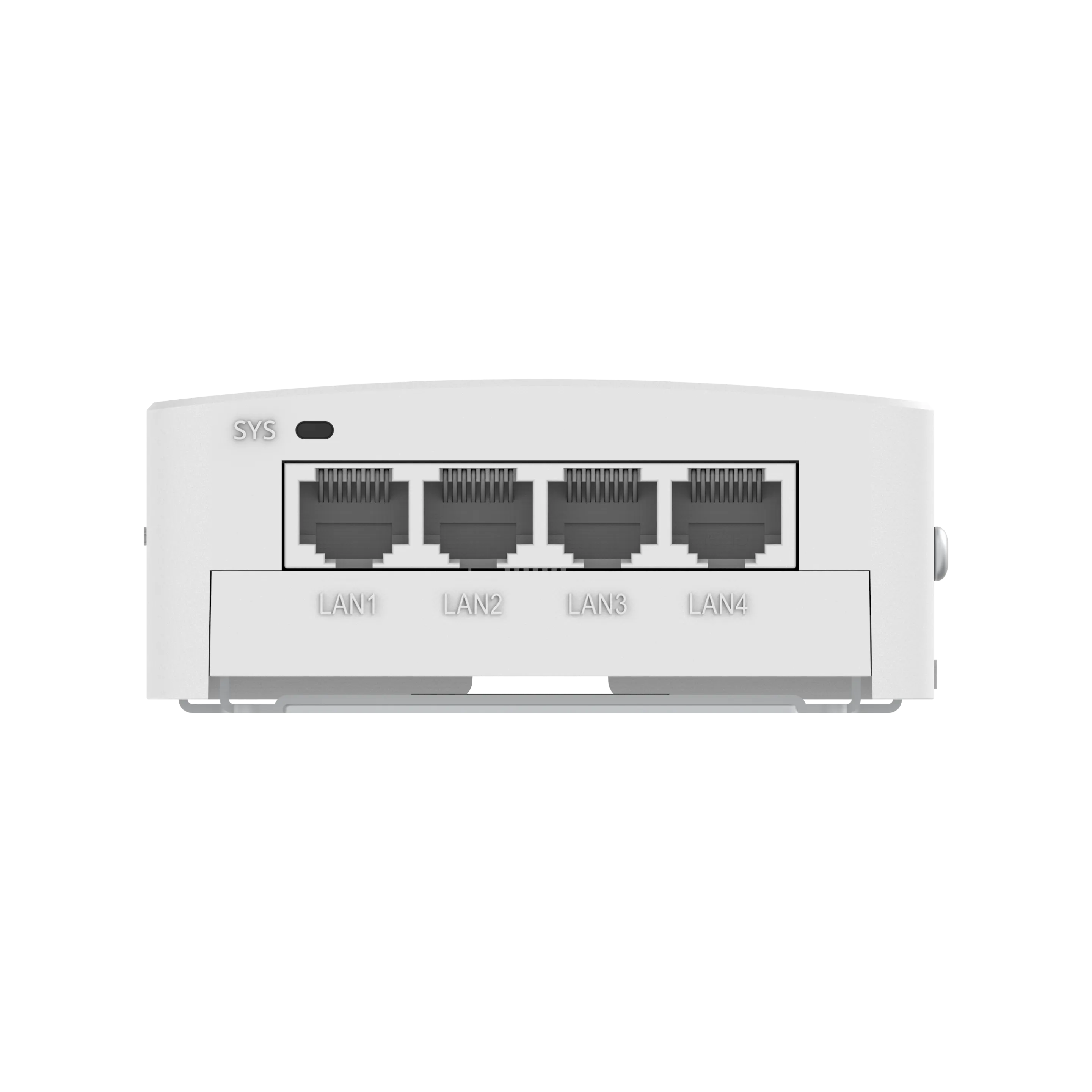

4个千兆下联口，满足电脑、打印机等终端接入需求，实现有线无线一体化覆盖。

标准PoE和DC供电方式，部署更灵活

支持PoE以太网受电，一根网线连接PoE交换机即可实现供电和数据传输，免外接电源，免强电施工；
同时支持DC电源供电，省PoE交换机，节约部署成本。

WIS数字孪生新应用，网络运维更高效

支持WIS云网整网配置，无需到现场即可完成调试；在WIS数字孪生运维地图上，支持设备故障定位可视化、局部网优、业务网优、VIP区域网优等智能运维功能，提升Wi-Fi网络运维效率和体验。

前往WIS数字孪生->

技术参数

硬件规格

尺寸与重量

尺寸与重量	RG-AP1920(V2)
产品尺寸（宽×高×深）	86mm×160mm×35mm（不含挂架） 86mm×160mm×36.5mm（包含挂架）
运输尺寸（宽×高×深）	113mm×177.5mm×63mm
产品重量	主机：0.3kg 挂架：0.05kg
运输重量	0.43kg

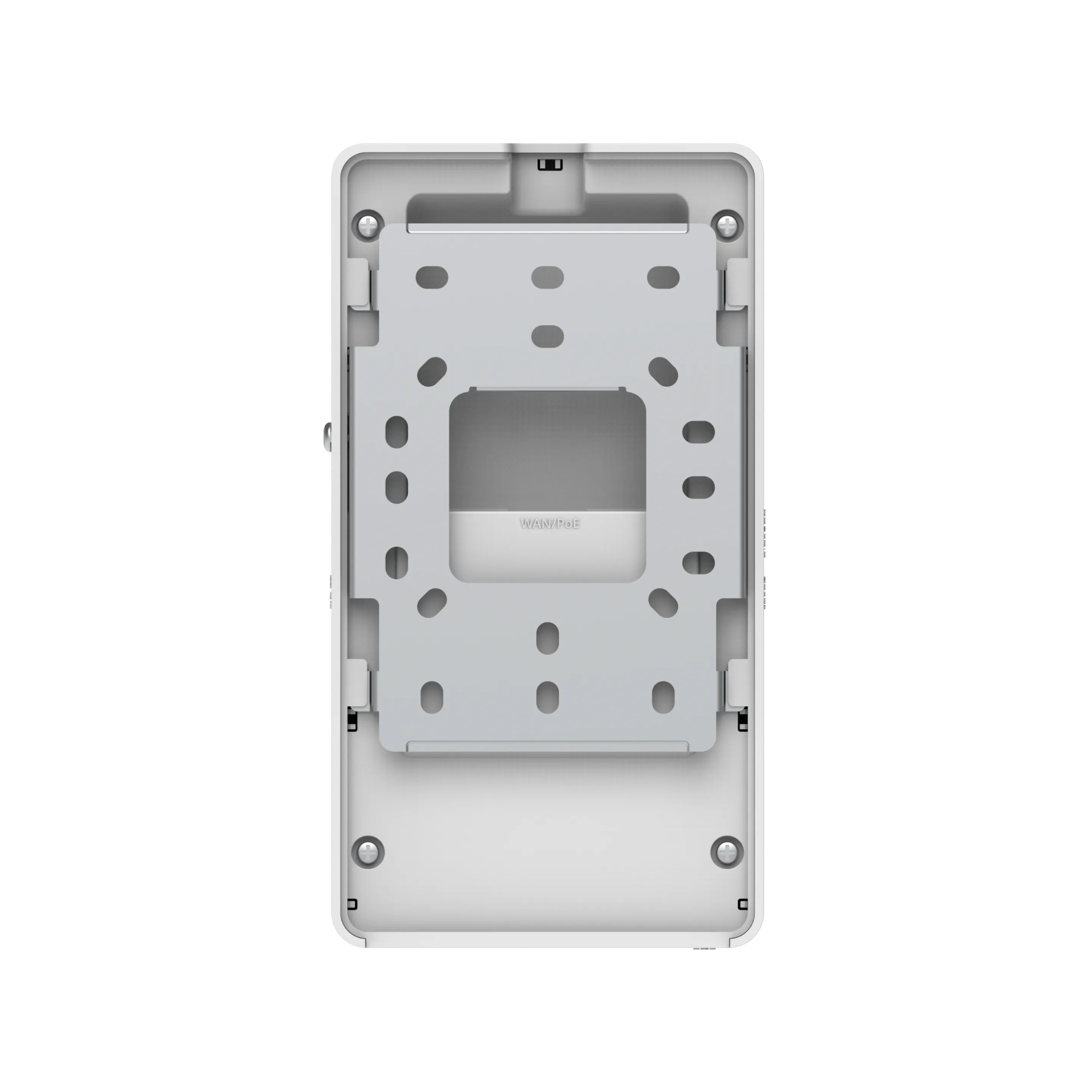

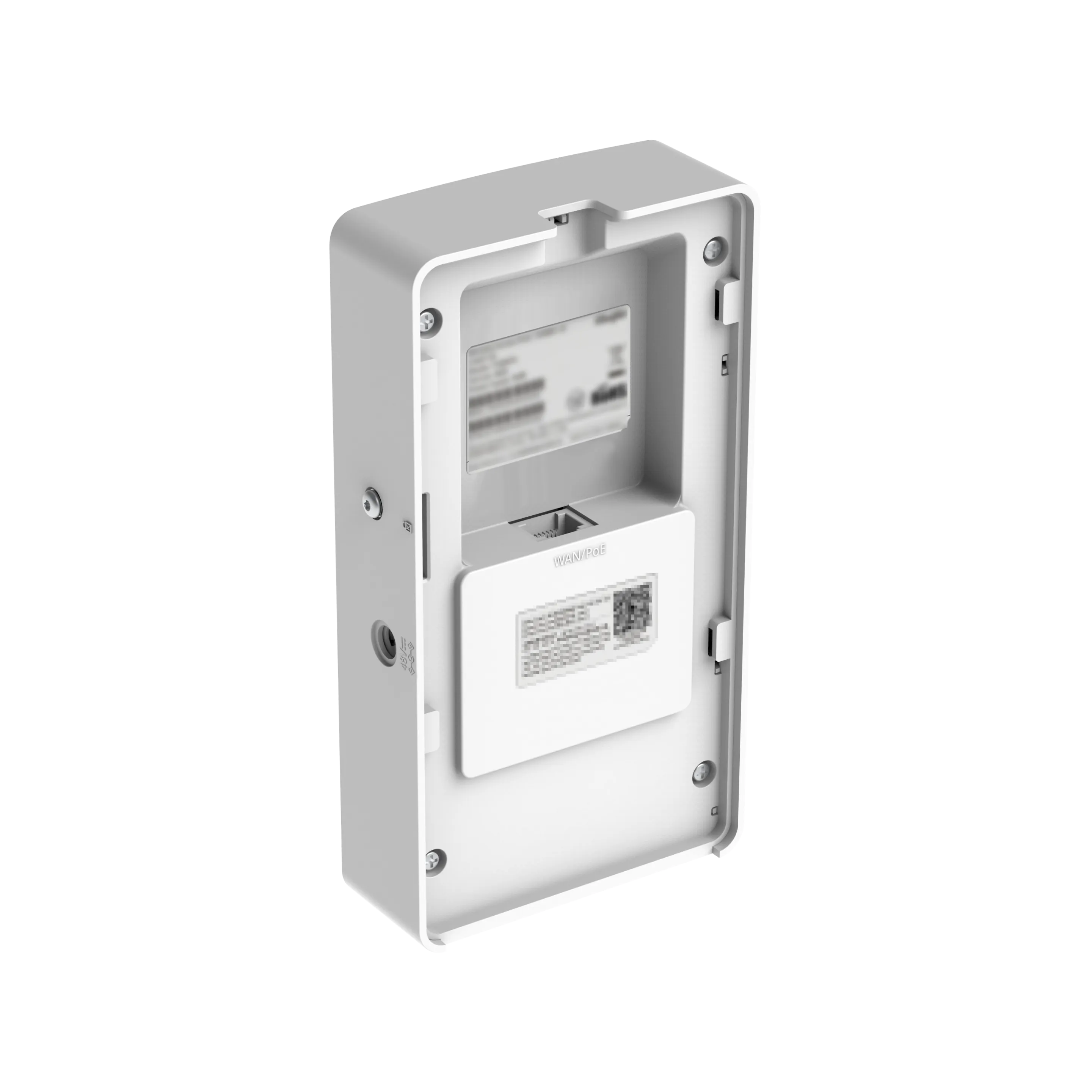

安装方式	壁挂、86盒
外观颜色	雅白
防盗锁	明锁
挂架尺寸（宽×高×深）	105mm×79mm×7mm
挂机孔洞间距	60mm
挂架孔洞直径	4.5mm

射频规格

射频规格	RG-AP1920(V2)
射频设计	双射频：整机支持4条空间流 Radio1：2.4GHz，2条流：2×2，MU-MIMO Radio2：5GHz，2条流：2×2，MU-MIMO
工作频段	Radio1： 802.11b/g/n/ax/be ：2.400GHz ~ 2.4835GHz，EHT20/EHT40 Radio2： 802.11a/n/ac/ax/be ：5.150GHz ~ 5.350GHz，5.470GHz～5.725GHz，5.725GHz ~ 5.850GHz，EHT20/EHT40/EHT80/EHT160 注：工作频段根据不同国家配置有所变化
传输速率	Radio1：2.4GHz，688Mbps Radio2：5GHz，2.882Gbps 整机最大接入速率 2.4GHz+5GHz，3.570Gbps
天线类型	内置全向天线（2根2.4GHz/5GHz双频天线）
天线增益	2.4GHz：2.9dBi 5GHz：3.8dBi
最大发射功率	18dBm 注意：实际发射功率遵照不同国家和地区法规而有所不同。
功率调整步长	1dBm
调制类型	802.11b：BPSK、QPSK、CCK 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM 802.11be：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM、4096-QAM
接收灵敏度	802.11a：-91dBm（6Mbps）、-85dBm（24Mbps）、-74dBm （54Mbps） 802.11b/g：-96dBm（1Mbps）、-91dBm（6Mbps）、-85dBm（24Mbps）、-80dBm（36Mbps）、-74dBm（54Mbps） 802.11n：HT20：-88dBm（MCS0）、-70dBm（MCS7） 802.11n：HT40：-85dBm（MCS0）、-67dBm（MCS7） 802.11ac：VHT20：-88dBm（MCS0）、-65dBm（MCS8） 802.11ac：VHT40：-85dBm（MCS0）、-60dBm（MCS9） 802.11ac：VHT80：-82dBm（MCS0）、-57dBm（MCS9） 802.11ac：VHT160：-79dBm（MCS0）、-54dBm（MCS9） 802.11ax：HE20：-88dBm（MCS0）、-63dBm（MCS9）、-58dBm（MCS11） 802.11ax：HE40：-85dBm（MCS0）、-60dBm（MCS9）、-55dBm（MCS11） 802.11ax：HE80：-82dBm（MCS0）、-57dBm（MCS9）、-52dBm（MCS11） 802.11ax：HE160：-79dBm（MCS0）、-54dBm（MCS9）、-49dBm（MCS11） 802.11be：EHT20：-88dBm（MCS0）、-63dBm（MCS9）、-58dBm（MCS11）、-52dBm（MCS13） 802.11be：EHT40：-85dBm（MCS0）、-60dBm（MCS9）、-55dBm（MCS11）、-49dBm（MCS13） 802.11be：EHT80：-82dBm（MCS0）、-57dBm（MCS9）、-52dBm（MCS11）、-46dBm（MCS13） 802.11be：EHT160：-79dBm（MCS0）、-54dBm（MCS9）、-49dBm（MCS11）、-43dBm（MCS13）

说明：Wi-Fi在不同频段、协议、传输速率时的射频性能如下表所示，具体解释权归锐捷网络所有。

Wi-Fi射频性能	RG-AP1920(V2)
频段和协议	传输速率	每发射链最大发射功率	每接收链接收灵敏度
2.4 GHz 802.11b	1Mbps	18dBm	-96dBm
2.4 GHz 802.11b	11Mbps	17dBm	-89dBm
2.4 GHz 802.11g	6Mbps	18dBm	-91dBm
2.4 GHz 802.11g	54Mbps	17dBm	-74dBm
2.4 GHz 802.11n（HT20）	MCS0	18dBm	-88dBm
2.4 GHz 802.11n（HT20）	MCS7	16dBm	-70dBm
2.4 GHz 802.11n（ HT40）	MCS0	18dBm	-85dBm
2.4 GHz 802.11n（ HT40）	MCS7	16dBm	-67dBm
2.4GHz 802.11ax（HE20）	MCS0	18dBm	-88dBm
2.4GHz 802.11ax（HE20）	MCS11	14dBm	-58dBm
2.4GHz 802.11ax（HE40）	MCS0	18dBm	-85dBm
2.4GHz 802.11ax（HE40）	MCS11	14dBm	-88dBm
2.4GHz 802.11be（EHT20）	MCS0	18dBm	-88dBm
2.4GHz 802.11be（EHT20）	MCS13	12dBm	-52dBm
2.4GHz 802.11be（EHT40）	MCS0	18dBm	-85dBm
2.4GHz 802.11be（EHT40）	MCS13	12dBm	-49dBm
5GHz 802.11a	6Mbps	18dBm	-91dBm
5GHz 802.11a	54Mbps	16dBm	-74dBm
5GHz 802.11n（HT20）	MCS0	18dBm	-88dBm
5GHz 802.11n（HT20）	MCS7	16dBm	-70dBm
5GHz 802.11n（HT40）	MCS0	18dBm	-85dBm
5GHz 802.11n（HT40）	MCS7	16dBm	-67dBm
5GHz 802.11ac（VHT20）	MCS0	18dBm	-88dBm
5GHz 802.11ac（VHT20）	MCS8	15dBm	-65dBm
5GHz 802.11ac（VHT40）	MCS0	18dBm	-85dBm
5GHz 802.11ac（VHT40）	MCS9	15dBm	-60dBm
5GHz 802.11ac（VHT80）	MCS0	18dBm	-82dBm
5GHz 802.11ac（VHT80）	MCS9	15dBm	-57dBm
5GHz 802.11ac（VHT160）	MCS0	18dBm	-79dBm
5GHz 802.11ac（VHT160）	MCS9	15dBm	-54dBm
5GHz 802.11ax（HE20）	MCS0	18dBm	-88dBm
5GHz 802.11ax（HE20）	MCS11	14dBm	-58dBm
5GHz 802.11ax（HE40）	MCS0	18dBm	-85dBm
5GHz 802.11ax（HE40）	MCS11	14dBm	-55dBm
5GHz 802.11ax（HE80）	MCS0	18dBm	-82dBm
5GHz 802.11ax（HE80）	MCS11	14dBm	-52dBm
5GHz 802.11ax（HE160）	MCS0	18dBm	-79dBm
5GHz 802.11ax（HE160）	MCS11	14dBm	-49dBm
5GHz 802.11be（EHT20）	MCS0	18dBm	-88dBm
5GHz 802.11be（EHT20）	MCS13	12dBm	-52dBm
5GHz 802.11be（EHT40）	MCS0	18dBm	-85dBm
5GHz 802.11be（EHT40）	MCS13	12dBm	-49 dBm
5GHz 802.11be（EHT80）	MCS0	18dBm	-82 dBm
5GHz 802.11be（EHT80）	MCS13	12dBm	-46 dBm
5GHz 802.11be（EHT160）	MCS0	18dBm	-79 dBm
5GHz 802.11be（EHT160）	MCS13	12dBm	-43 dBm

接口规格

接口规格	RG-AP1920(V2)
物联网	蓝牙5.3 支持通过蓝牙串口远程维护
固化业务接口	1个10/100/1000/2.5GBASE-T自适应以太网接口，支持IEEE 802.3af/at标准PoE受电 4个10/100/1000BASE-T自适应以太网接口
固化管理接口	1个Micro USB的Console接口
指示灯	1个系统指示灯
按键	1个复位按键

电源与功耗

RG-AP1920(V2)

受电类型

AP支持2种受电方式：

DC受电，输入电压电流48V/0.3A

PoE以太网供电（满足802.3af/at以太网供电标准）

注意：如果DC电源和以太网供电同时接入，DC电源优先于以太网供电。

整机最大功耗

11.63W

环境与可靠性

环境与可靠性	RG-AP1920(V2)
温度	工作温度：-10°C～40°C 存储温度：-40°C～70°C 说明：在海拔1800~5000米范围内，海拔每升高220米，最高温度规格降低1℃。
海拔	工作海拔：-500米~5000米存储海拔：-500米~5000米
湿度	工作湿度：5%RH~95%RH（无凝结）存储湿度：0%RH~95%RH（无凝结）

认证与法规

认证与法规	RG-AP1920(V2)
安全法规	遵循GB 4943.1
EMC法规	遵循EN 300386，GB/T 17618，GB/T 19286
无线电标准	SRRC

软件规格

WLAN

软件规格	RG-AP1920(V2)
BSSID数	整机最大可划分32个BSSID，每个射频最多16个BSSID
WLAN服务	最大WLAN ID数：16
用户管理	支持SSID隐藏支持频段引导（5GHz优先）支持每个SSID可配置单独的认证方式、加密机制、VLAN属性支持边缘智能感知（RIPT）支持终端智能识别技术支持基于终端数或流量的智能负载均衡
用户数限制	支持基于SSID的用户数限制支持基于射频卡的用户数限制
带宽限制	支持基于STA/SSID/AP的限速
CAPWAP	支持IPv4/IPv6 CAPWAP AP和AC之间支持L2/L3层网络拓扑 AP可以自动发现可接入的AC AP可以自动从AC更新软件版本 AP可以自动从AC下载配置 CAPWAP可穿透NAT CAPWAP隧道支持MTU设置与分片 CAPWAP数据通道支持加密 CAPWAP控制通道支持加密
数据转发	支持集中转发，本地转发
无线漫游	支持二层、三层漫游
无线定位	支持MU设备定位

安全与认证

软件规格	RG-AP1920(V2)
认证与加密	支持RADIUS协议(Remote Authentication Dial-In User Service，远程认证拨号用户服务) 支持EXEC授权，支持指定Radius报文的源IP，支持的其他厂商认证，支持内置认证服务器支持PSK、Web、802.1x、WPA、WPA2、WPA3等认证方式支持微信认证，二维码访客认证，短信认证，无感知认证数据加密：支持WEP（64/128位）、WPA（TKIP）、WPA-PSK、WPA2（AES）、WPA3
数据帧过滤	支持白名单、静态黑名单、动态黑名单
WIDS	支持WIDS (Wireless Intrusion Detection System，无线入侵检测系统) 支持用户隔离支持非法AP检测及反制
ACL	支持IP标准ACL，MAC扩展ACL，IP扩展ACL，专家级ACL，IPv6 ACL 支持基于时间的ACL 支持基于二层接口关联ACL 支持基于三层接口关联ACL 支持基于WLAN接口关联入方向的ACL 支持基于802.1x认证的动态ACL下发(需要AC配合)
CPP	支持CPP (CPU Protect Policy，CPU保护策略）
NFPP	支持NFPP (Network Foundation Protection Policy，基础网络保护策略）支持ARP，ICMP，DHCP抗攻击

交换路由

软件规格	RG-AP1920(V2)
IPv4业务	支持静态IPv4地址和DHCP获取IPv4地址支持NAT，支持FTP ALG，DNS ALG
IPv6业务	支持IPv6 SAVI 支持IPv6编址、邻居发现协议（ND）、IPv6 ND proxy、ICMPv6、IPv6 Ping 支持IPv6 DHCP Client
IP路由	IPv4/IPv6静态路由
组播	支持组播转单播
VPN	支持PPPoE client 支持IPsec VPN

网管与监控

软件规格	RG-AP1920(V2)
网络管理	支持NTP Server、NTP Client 支持SNTP Client 支持SNMP v1/v2C/v3 支持故障检测及报警支持信息统计及日志
网管平台	支持Web管理
用户接入管理	支持通过Console, Telnet, SSH, FTP client, FTP server, and TFTP client管理
Fat/Fit/Cloud模式切换	当工作在Fit（瘦）模式时，可通过AC系列无线控制器切换为Fat模式当工作在Fat（胖）模式时，可通过本地控制口、Telnet方式切换为Fit模式当工作在Cloud（云）模式时，可通过锐捷公有云管理

展开详细参数

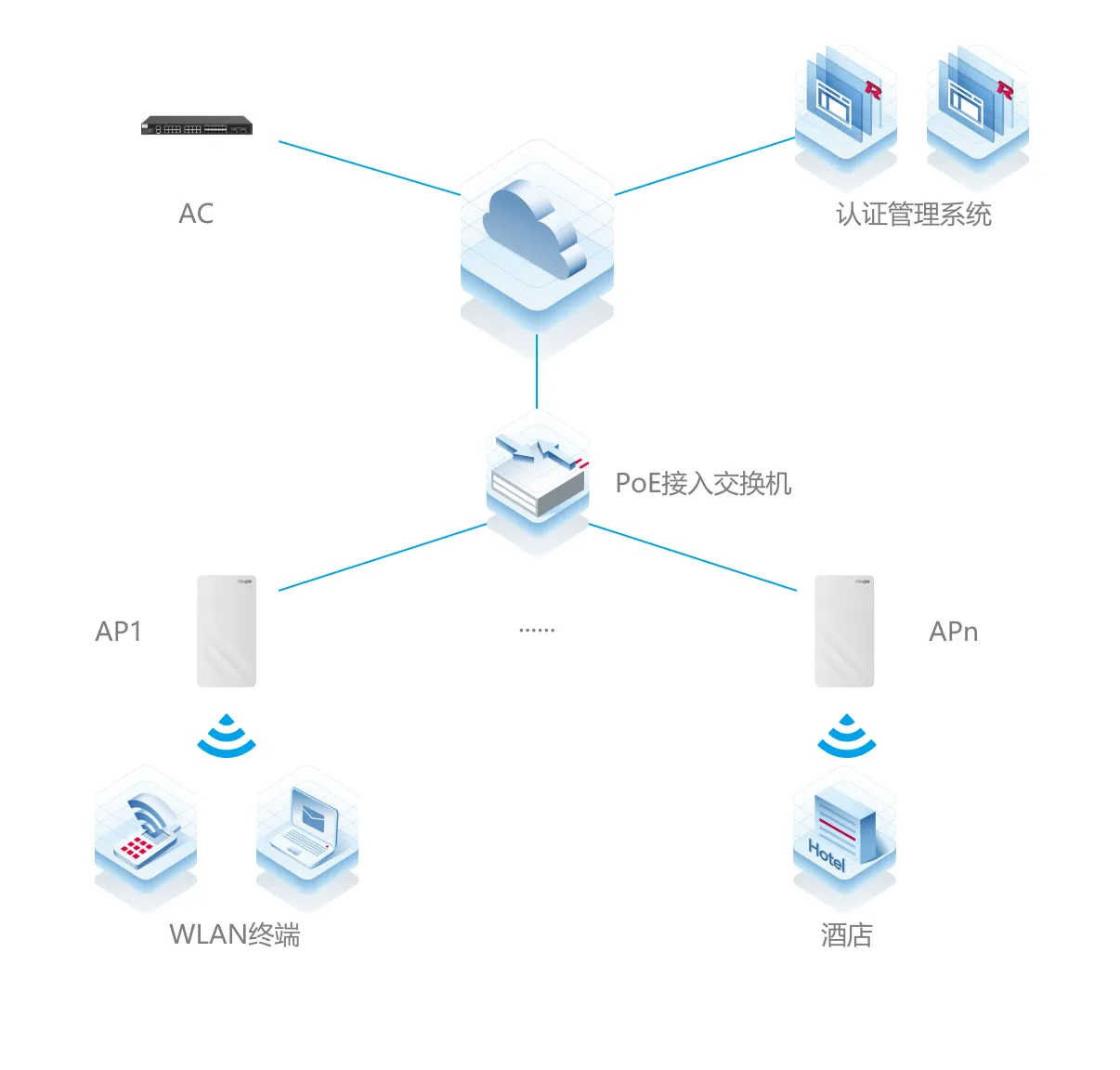

应用搭配

应用场景

全场景Wi-Fi 7解决方案

锐捷全场景Wi-Fi 7方案，为用户开启高密接入好体验、关键业务及VIP终端保障、移动业务稳定可靠以及孪生运维新体验，以高速率、低时延、面向未来的无线网络开创全新的无线体验。

查看方案

资源中心

营销资料

应用案例

技术博文

售后文档

服务支持

文档下载

产品手册与技术文档

软件下载

软件版本下载

视频教程

产品安装与配置教程

售后咨询

实时技术咨询与支持

常见问题

暂无问题，我要提问

产品概述

RG-AP1920(V2)是锐捷网络面向高教、政府、普教、金融、商业等室内场景推出的Wi-Fi 7双射频通用级面板型无线接入点产品。

RG-AP1920(V2)支持802.11be、802.11ax、802.11ac Wave2、802.11ac Wave1和802.11n等协议；采用硬件独立的双射频设计，整机最大可提供3.57Gbps的无线接入速率，高速的接入速率让无线性能不再成为瓶颈。

RG-AP1920(V2)充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游等重要因素，配合锐捷无线控制器和RG-WIS产品完成无线用户数据转发、安全、访问控制拓展。

该产品可在86mm面板盒上安装，而且还集成了以太网口，整机设计简洁美观、部署便捷，可以在不破坏墙面装修的情况下安装在接线盒上，是宿舍、小型办公室、客房等环境无线网络建设的更佳选择。

产品特性

多业务端口设计

一个自适应独立以太网上行电口，支持标准802.3af/at受电，最高2.5Gbps的高速有线接入，实现无线与有线之间的高速传输转换。

四个自适应独立以太网下行电口，每个以太网电口支持1Gbps有线协商速率，用户可通过有线口接入网络，适应不同现场的有线网络需求。

高速无线，省电更可靠

4096QAM高速接入速率

RG-AP1920(V2)采用双射频设计，采用新一代Wi-Fi无线标准802.11be协议；双射频同时开启，高达3.57Gbps的高速无线，带来高速完满体验。

OFDMA高密用户接入

RG-AP1920(V2)支持802.11be标准的OFDMA功能，将WLAN信道分为多个更窄的子信道，每个用户占用一个或多个子信道。通过AP调度，支持多个用户可以同时接收、发送报文，减少用户间的竞争和退避，降低网络延时，提高网络效率。

先进的Wi-Fi技术

支持的射频传输技术

动态频率选择（Dynamic frequency selection , DFS）: 设备可检测环境中的相同频率信号，动态切换传输工作频率，以避免与其他设备发生同频干扰。

循环延迟/循环移位(Cyclic delay/shift diversity , CDD/CSD) : 改善下行射频性能, 将空间分集转换为频率分集, 避免码间串扰, 从而降低误码率, 有效减少信号失真。

最大比合并 (Maximum ratio combining , MRC) : 改善接收端的信号质量，提高接收信号的可靠性和性能。

支持的射频信道编码技术

空时分组编码（Space-time block coding , STBC）: 增加覆盖范围，改善接收距离，提高数据传输的可靠性。

低密度奇偶校验（Low-density parity check , LDPC）: 提高纠错效率和吞吐量。

发射波束形成（Transmit beam-forming，TxBF）：扩大特定设备的信号覆盖范围和可靠性，从而提升数据速率。

智能识别功能

支持终端智能识别，能够识别出iOS、Android等智能移动终端和PC机。结合智能识别和RG-WIS系统，可实现基于无线终端类型的可视化无线网络管理，以及一键网络优化。

智能化的本地转发

RG-AP1920(V2)继承了锐捷网络的智能本地转发技术，突破了无线控制器的流量瓶颈的限制。通过锐捷无线控制器，可灵活预配置RG-AP1920(V2)产品的数据转发模式。根据SSID名称或者用户VLAN以决定是需要经过无线控制器转发，还是直接进入有线网络进行数据交换。

通过本地转发技术可以将延迟敏感、传输要求实时性高的数据分类通过有线网络转发，可以大大缓解无线控制器的流量压力，更好的适应802.11be网络高流量传输的要求。

丰富的服务质量保证（QoS）

RG-AP1920(V2)支持丰富的服务质量保证（QoS），支持WLAN/AP/STA多种模式的带宽限制、支持对不同业务数据定义优先级的WMM（Wi-Fi Multimedia）等，实现了及时、定量的影音传输能力，保证多媒体的顺畅应用。

RG-AP1920(V2)支持的组播转单播技术，解决了无线网络中视频点播等组播应用下的掉包、时延大导致视频不流畅的问题，提升组播视频业务在无线网络中的体验。

全面安全防护更易用

全面的无线安全防护

配合锐捷网络一体化网管系统RG-WIS以及RG-WS系列无线控制器，RG-AP1920(V2)具备WIDS（无线入侵检测）、射频干扰定位、流氓AP的反制、防ARP欺骗、DHCP安全保护等一系列无线安全防护功能，从根本上为用户构建安全可靠的无线网络。

多种易用性认证方式

通过搭配锐捷认证系统或多业务AC，支持无感知、短信和二维码访客等多种高效便捷的认证方式。

无线用户通过无感知认证方式接入网络，仅需首次输入账号和密码，避免了开机后再次输入账号密码的过程，让用户一次认证即可轻松上网。

通过短信认证方式的访客接入无线网络后会弹出认证页面，访客可以通过自己的手机号码进行注册，按照接收的短信中的账号密码进行上网操作。

二维码认证是另一种方便访客上网的方式，访客接入无线网络后，可获得二维码提示，通过被访者（员工）的授权后即可访问网络，访客行为与被访者直接关联，提供更高的安全性。

灵活的设备管理模式

胖瘦云模式灵活切换

RG-AP1920(V2)支持胖（Fat）瘦（Fit）云（Cloud）模式的灵活切换，在瘦（Fit）模式下更能实现快速配置安装使用，而完善的远程管理也大幅提高了无线网络的运维管理效率。

Web界面管理

RG-AP1920(V2)提供Web管理界面，也支持通过AC的Web界面进行管理，不仅轻松搞定无线配置，更能够整体运营无线网络。通过AC的Web界面不仅能够管理AP，还能管理AP下联的用户，可以对用户进行限速和限制用户连入网络等行为，方便运维人员对无线的规划和运维。

与网管软件的联动

RG-AP1920(V2)可以与锐捷网管软件RG-WIS联动，可以实现对网络中所有无线控制器和无线AP的管理，包括设备的配置备份，设备状态的查询，提供无线热敏图来显示无线AP在实际环境中的无线信号分布状态。

小型分支办公All-in-One

RG-AP1920(V2)在企业的小型分支办公场景中，既能为办公区域提供无线接入服务，又能充当VPN网关角色，实现AP+VPN网关的All-in-One，为用户简化网络部署、节约建设成本。

PPPoE

RG-AP1920(V2)支持PPPoE client功能，可通过PPPoE方式接入互联网，使得分支办公区域不需要另外架设网关即可接入互联网。

NAT

RG-AP1920(V2)支持NAT功能，为分支办公的局域网与互联网之间提供NAT地址转换。

IPsec VPN

RG-AP1920(V2)支持IPsec VPN，使得分支办公区域可与办公总部之间建立IPsec VPN隧道，实现总部与所有分支办公区域之间的局域网互联。

方案扩展能力

锐捷WIS云管理网络（简称WIS云网）解决方案提供网络采购、规划、部署、验收、运营的全生命周期云管理网络服务。AP接入WIS云网后，可通过WIS云网提供的云管理、云运维、云认证及其他增值服务，满足从规划到部署，从验收到运维等多场景需求。

整网云化管理

WIS云网支持对多种类型设备（AP、AC、交换机、网关、路由器设备）的一体化管控，可支持多分支网络设备添加或批量导入、在线状态监控、配置下发、升级、重启、配置备份和恢复等远程运维管理操作，支持整网拓扑自动发现及拓扑状态监控。

无线网络可视化

WIS的概况功能模块，从总览、体验、用户、设备、环境等5大维度切入，让用户清晰了解到当前网络运行状况，包括网络基础概况：设备稳定度、设备健康状况，用户稳定度，网络信号覆盖情况、网络关联情况；用户使用状况：用户活跃度（网络依赖度），用户在线体验及分析；网络饱和度：网络容量利用率和信道利用率。

网络智能诊断

WIS提供针对无线网络的一键诊断功能，根据各个检测项目的检测结果，给出网络健康指数。用户可以根据这个健康指数来快速了解当前网络的健康状况。支持问题区域、问题AP、问题终端定位，提出若干存在隐患的问题点，并给出相应的优化建议，防范于未然。

如果您需要更多产品技术咨询

具体性能能否满足您的业务峰值？如何规划部署与配置？

立即咨询

产品型号	产品描述	必选/可选
RG-AP1920(V2)	Wi-Fi 7双射频通用级面板型无线接入点，可安装在86面板盒孔位；整机最大支持4条空间流，整机最高接入速率3.570Gbps，支持1个2.5G以太网上联和4个1G以太网下联接口；可支持802.11a/b/g/n/ac/ax和802.11be工作，胖/瘦/云模式切换、802.3af/at供电和本地供电；该无线接入点占用0.5个无线控制器License。	必选
