Wi-Fi 6双射频1.775Gbps室内86面板型无线AP，RG-AP170

尺寸与重量

RG-AP170

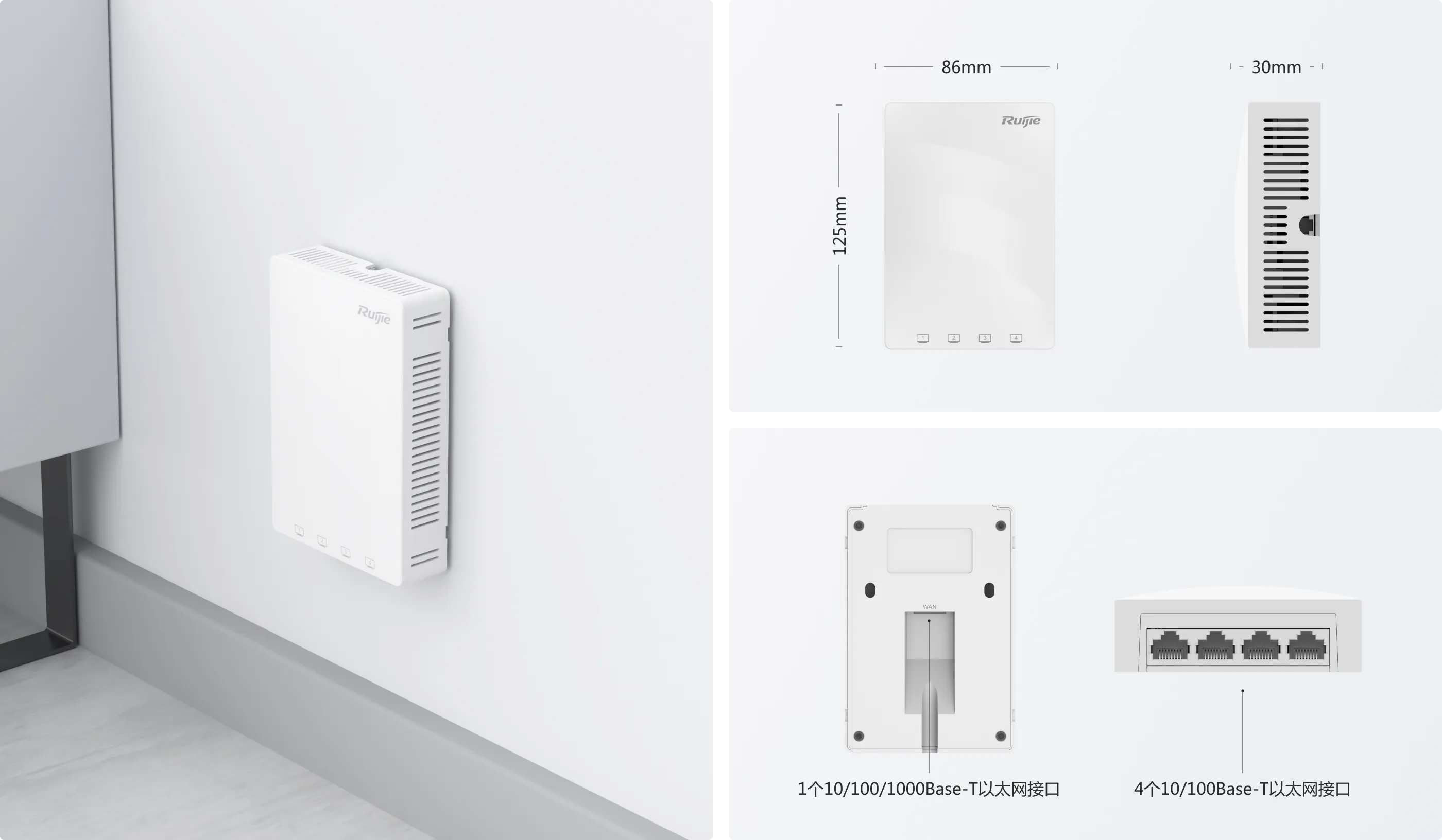

产品尺寸（宽×高×深）

86mm×125mm×30mm

运输尺寸（宽×高×深）

382mm×555mm×288mm

产品重量

0.3kg

运输重量

14.41kg

安装方式

面板嵌入式

外观颜色

雅白

射频规格

RG-AP170

射频设计

双射频，整机支持4条空间流

Radio1：2.4GHz，2条流：2×2，MU-MIMO

Radio2：5GHz，2条流：2×2，MU-MIMO

工作频段

Radio1：802.11b/g/n/ax，2.400GHz~2.4835GHz，HE20/HE40

Radio2：802.11a/n/ac/ax，5.150GHz～5.350GHz，5.470GHz~5.725GHz，5.725GHz～5.850GHz，HE20/HE40/HE80

说明：工作频段根据不同国家配置有所变化

传输速率

Radio1：2.4GHz，575Mbps

Radio2：5GHz，1.200Gbps

整机最大接入速率：

2.4GHz+5GHz，1.775Gbps

天线类型

内置全向天线

天线增益

2.4GHz：2dBi

5GHz：2dBi

最大发射功率

20dBm

注意：实际发射功率遵照不同国家和地区法规而有所不同。

功率调整步长

1dBm

调制类型

802.11b：BPSK、QPSK、CCK

802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM

802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM

802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM

接收灵敏度

802.11a：-91dBm(1Mbps)，-90dBm(5Mbps)，-87dBm(11Mbps)

802.11b/g：-89dBm（6Mbps），-82dBm（24Mbps），-78dBm（36Mbps），-72dBm（54Mbps）

802.11n：HT20：-85dBm@MCS0，-67dBm@MCS7

802.11n：HT40：-82dBm@MCS0，-64dBm@MCS7

802.11ac：VHT20：-85dBm（MCS0），-62dBm（MCS8）

802.11ac：VHT40：-82dBm（MCS0），-57dBm（MCS9）

802.11ac：VHT80：-79dBm（MCS0），-53dBm（MCS9）

802.11ax：HE80：-79dBm（MCS0），-53dBm（MCS9），-52dBm（MCS11）

接口规格

RG-AP170

固化业务接口

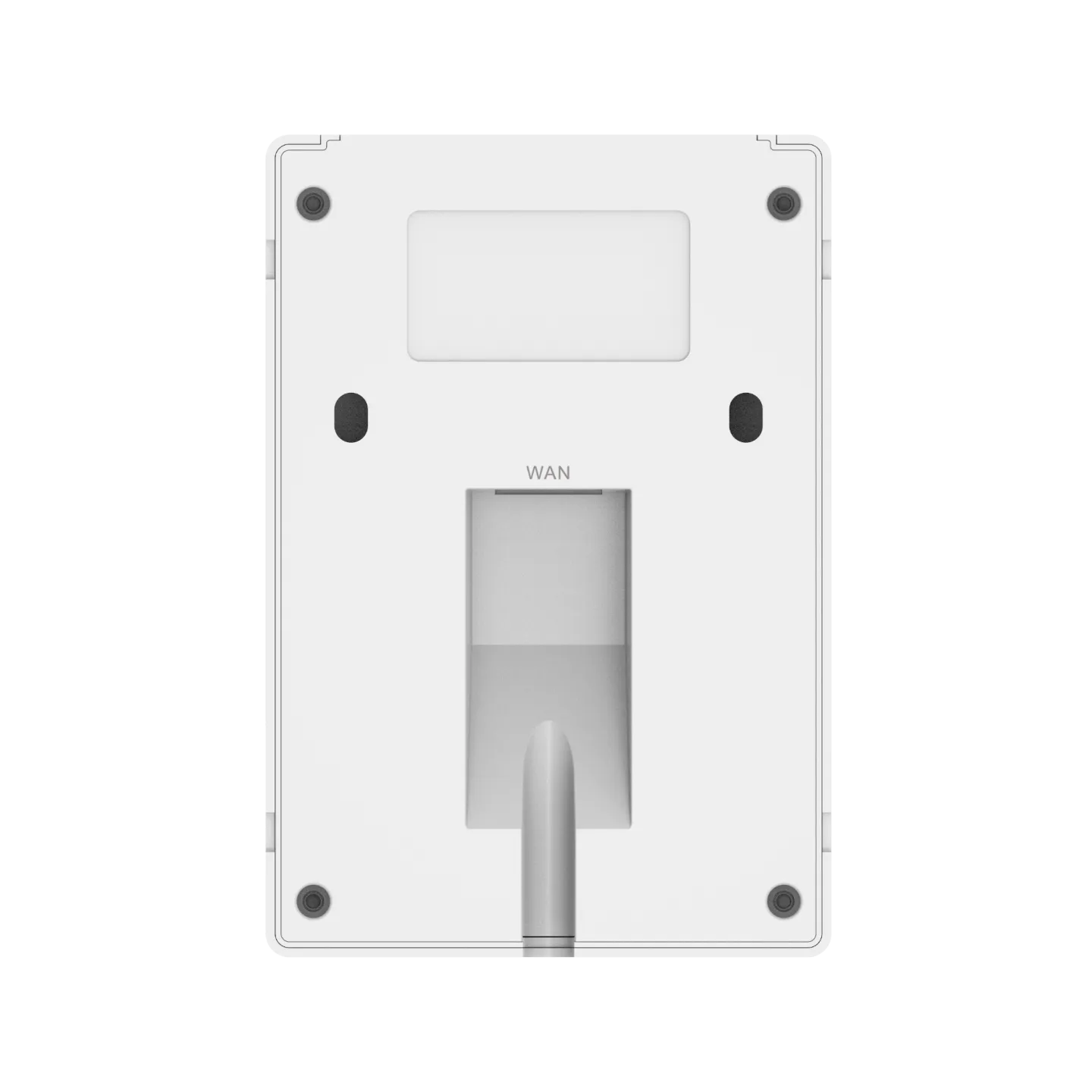

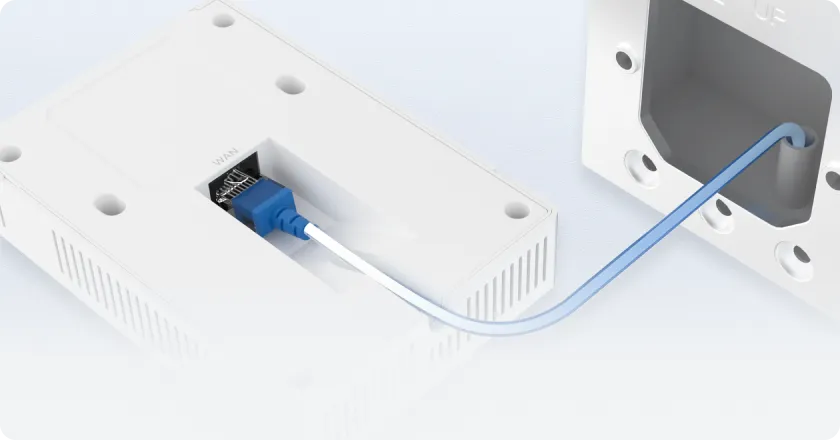

上联：1个10/100/1000Base-T自适应以太网接口，支持IEEE 802.3af与802.3at标准PoE受电

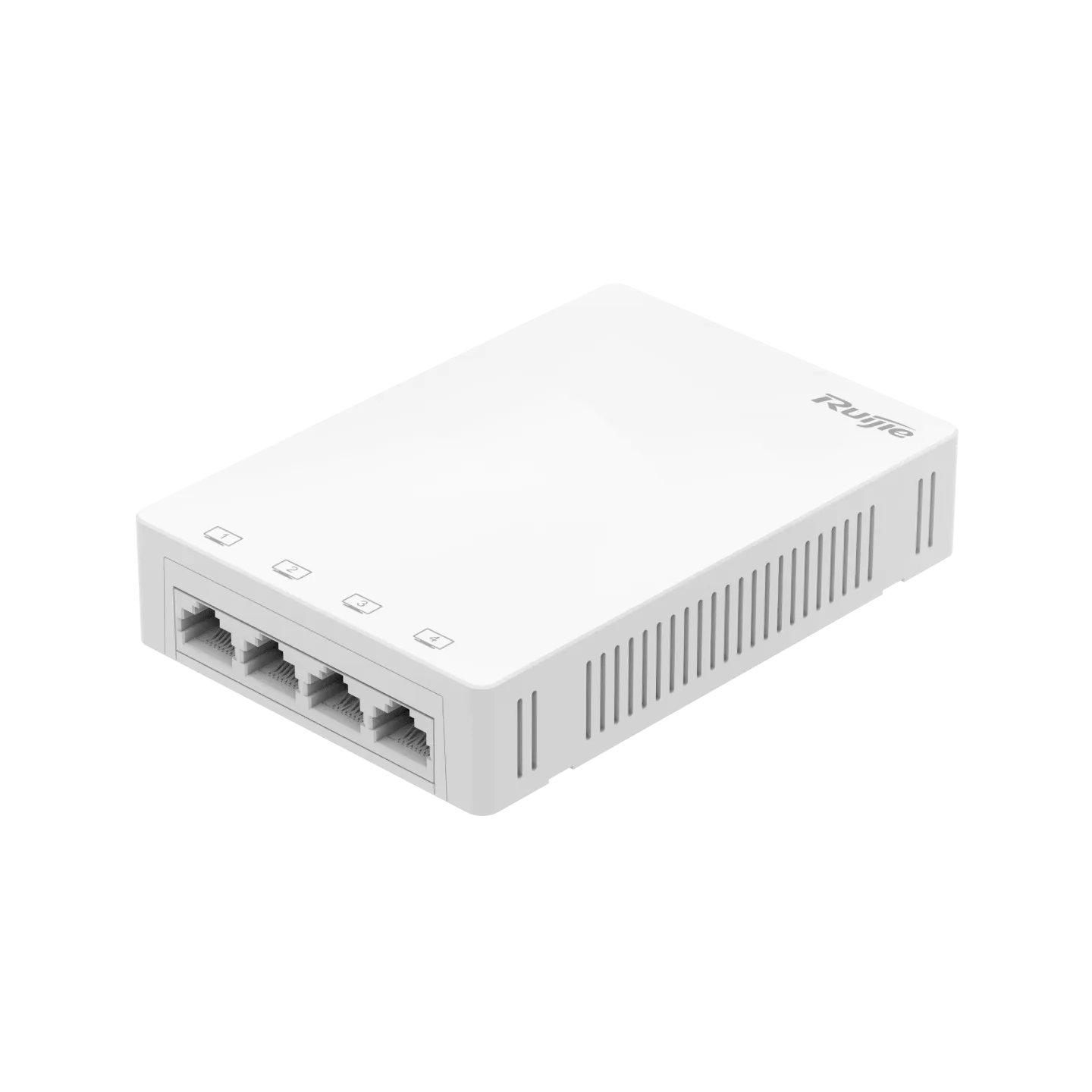

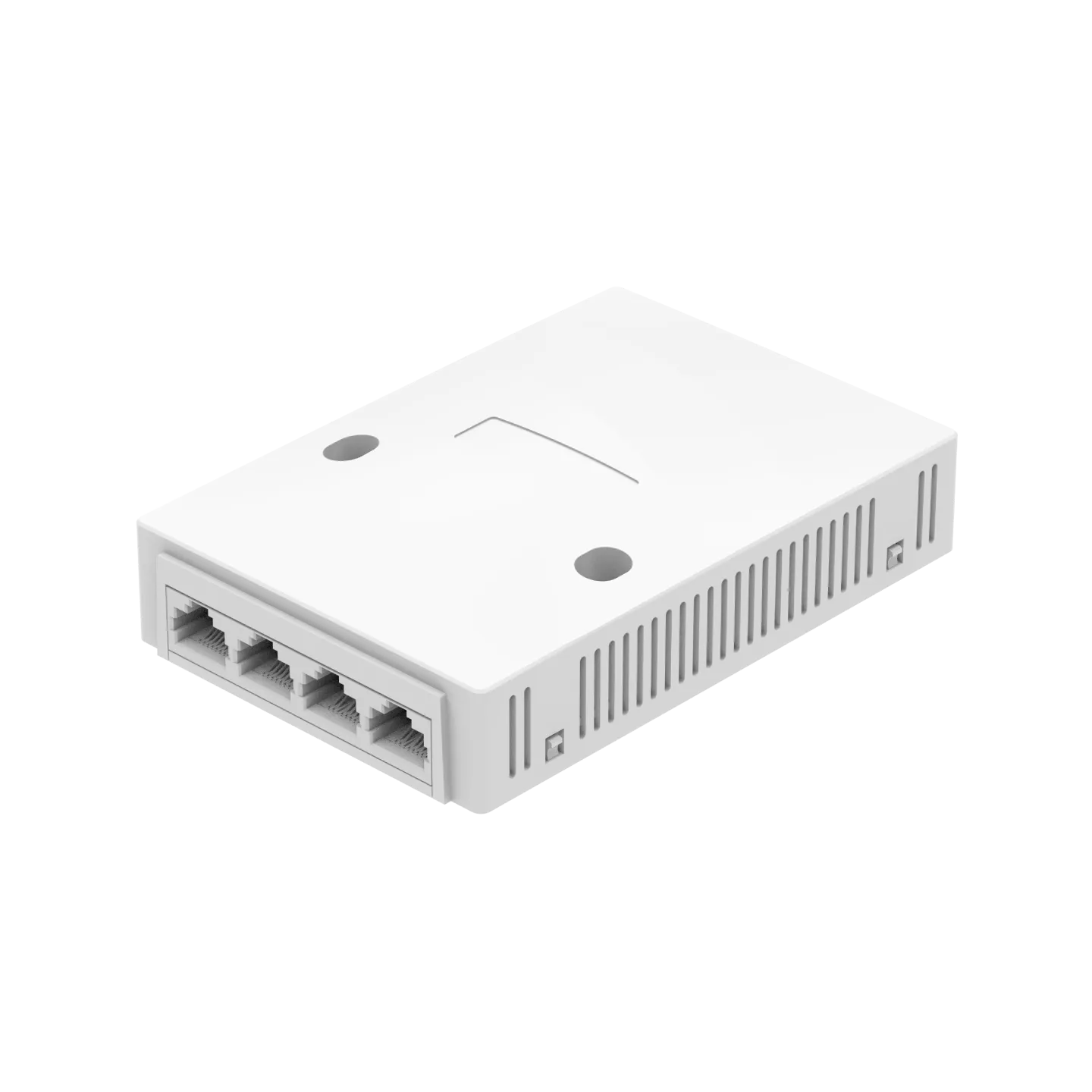

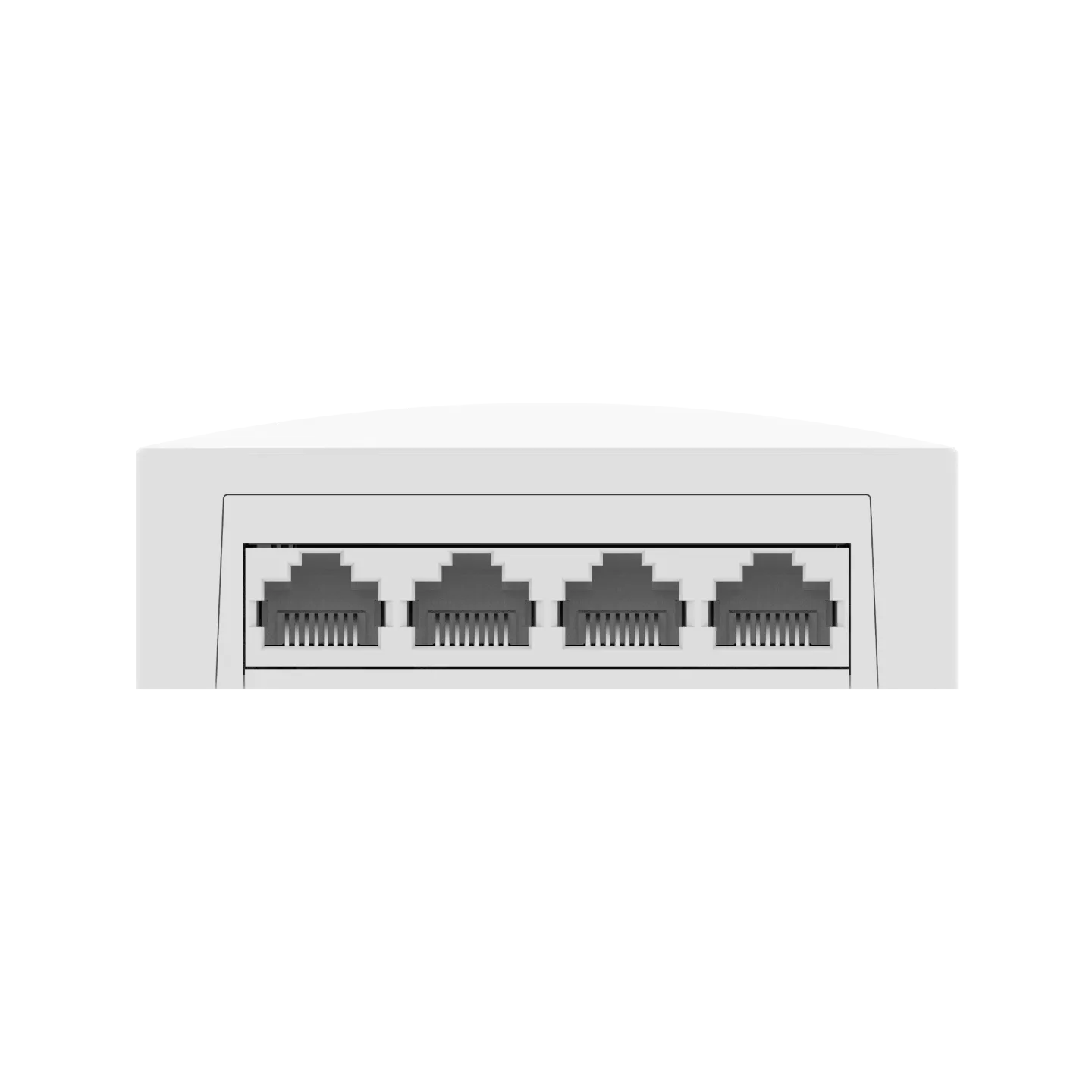

下联：4个10/100Base-T自适应以太网接口

固化管理接口

1个Micro USB的Console接口

状态指示灯

1个系统状态指示灯

电源与功耗

RG-AP170

受电类型

PoE/PoE+以太网受电，满足IEEE 802.3af/at以太网供电标准

整机最大功耗

＜10W

环境与可靠性

RG-AP170

温度

工作温度：-10°C～45°C

存储温度：-40°C～70°C

说明：在海拔3000~5000米范围内，海拔每升高220米，最高温度规格降低1℃。

湿度

工作湿度：5％RH～95％RH（无凝结）

存储湿度：5％RH～95％RH（无凝结）

海拔

工作海拔：-500米~3000米

存储海拔：-500米~5000米

平均无故障时间（MTBF）

在25℃工作温度下，可达250,000小时

安全法规

遵循GB 4943、IEC 60950-1

EMC法规

遵循GB/T 17618、EN301 489，EN55032，EN55024

法规

RG-AP170

安全法规

遵循GB 4943、IEC 60950-1

EMC法规

遵循GB/T 17618、EN301 489，EN 55032，EN 55024

基本信息

RG-AP170

适配软件版本

RGOS11.9(6)W5B9或更高版本

WLAN

RG-AP170

接入用户数

整机最大256个用户

用户管理

支持SSID隐藏

支持频段引导（5GHz优先）

支持每个SSID配置单独的认证方式、加密机制，VLAN属性

支持边缘智能感知（RIPT）

支持基于终端数(用户数)、流量的智能负载均衡

支持终端智能识别

支持速率集设置

用户数限制

支持基于SSID的用户数限制

支持基于射频卡的用户数限制

带宽限制

支持基于STA/SSID/AP的限速

CAPWAP

支持IPv4/IPv6 CAPWAP

AP和AC之间支持L2/L3层网络拓扑

AP可以自动发现可接入的AC

AP可以自动从AC更新软件版本

AP可以自动从AC下载配置

CAPWAP可穿透NAT

CAPWAP隧道支持MTU设置与分片

CAPWAP数据通道支持加密

CAPWAP控制通道支持加密

支持隧道内外报文优先级映射

数据转发

支持集中转发、本地转发

无线漫游

支持二层、三层漫游

无线定位

支持MU设备定位、TAG设备定位

安全与认证

RG-AP170

认证与加密

支持RADIUS（Remote Authentication Dial-In User Service，远程认证拨号用户服务）：支持EXEC授权，支持指定Radius报文的源IP，支持的其他厂商认证，支持内置认证服务器

支持PSK、Web、802.1x、WPA、WPA2、WPA3等认证方式

WPA3支持类型：WPA3-Personal（SAE）、WPA3-Personal混合模式

支持二维码访客认证、短信认证、无感知认证

数据加密：支持WEP（64/128 bits）、WPA-TKIP、WPA-PSK、WPA2-AES

数据帧过滤

支持白名单，静态黑名单，动态黑名单

WIDS

支持WIDS（Wireless Intrusion Detection System，无线入侵检测系统）

支持用户隔离

支持非法AP检测及反制

ACL

支持IP标准ACL、MAC扩展ACL、IP扩展ACL、专家级ACL、IPv6 ACL

支持基于时间的ACL

支持基于二层接口关联ACL

支持基于三层接口关联ACL

支持基于WLAN接口关联入方向的ACL

支持基于802.1x认证的动态ACL下发（需要AC配合）

CPP

支持CPP（CPU Protect Policy，CPU保护策略）

NFPP

支持NFPP（Network Foundation Protection Policy，网络基础保护策略）

支持ARP、ICMP、DHCP抗攻击

交换路由

RG-AP170

MAC

支持MAC静态地址、MAC过滤地址

MAC地址表容量：1024

MAC静态地址容量：1024

MAC过滤地址容量：1024

Ethernet

Jumbo Frame长度：1518

VLAN

Port based VLAN

VLAN Group（动态VLAN，可基于MAC地址和1x密钥为用户动态分配VLAN）

最大SVI接口数量：100

可创建VLAN的数量：4094

允许指定的VLAN ID范围：1~4094

ARP

支持ARP表项老化、免费ARP学习、ARP proxy

支持下联用户间IP地址冲突识别

ARP表项数量：1024

支持ARP Check

IPv4业务

支持静态IPv4地址或DHCP获取IPv4地址

每三层接口设置的IPv4地址数量：100

支持NAT，支持FTP ALG，DNS ALG

IPv6业务

支持IPv6编址、邻居发现协议（ND）、ICMPv6、IPv6 Ping

支持IPv6 DHCP Client

每三层接口设置的IPv6地址数量：200

IP路由

IPv4/IPv6静态路由

静态IPv4路由表容量：1024

静态IPv6路由表容量：1000

组播

支持组播转单播

VPN

支持PPPoE client

支持IPsec VPN

网管与监控

RG-AP170

网络管理

支持NTP Server、NTP Client

支持SNMP v1/v2C/v3

支持故障检测及报警

支持信息统计及日志

网管平台

支持Web管理（Eweb）

用户接入管理

支持通过Console、Telnet和TFTP client管理

Fat/Fit/云模式切换

当工作在Fit（瘦）模式时，可通过AC系列无线控制器切换为Fat模式

当工作在Fat（胖）模式时，可通过本地控制口、Telnet方式切换为Fit模式

当工作在Cloud（云）模式时，可通过锐捷公有云管理
