Wi-Fi 7三射频3.57Gbps内置AI Radio，放装型AR系列无线AP，RG-AP9220-R

产品概述

RG-AP9220-R是锐捷网络面向高教、政府、普教、金融、商业等室内高密场景推出的Wi-Fi 7三射频增强级放装型AR系列无线接入点产品。

RG-AP9220-R支持802.11be、802.11ax、802.11ac Wave2、802.11ac Wave1和802.11n等协议。采用硬件独立的三射频设计，整机最大可提供3.570Gbps的无线接入速率，高速的接入速率让无线性能不再成为瓶颈。

RG-AP9220-R充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游、物联网模块拓展等重要因素，配合锐捷无线控制器完成无线用户数据转发、安全、访问控制和物联网应用拓展。

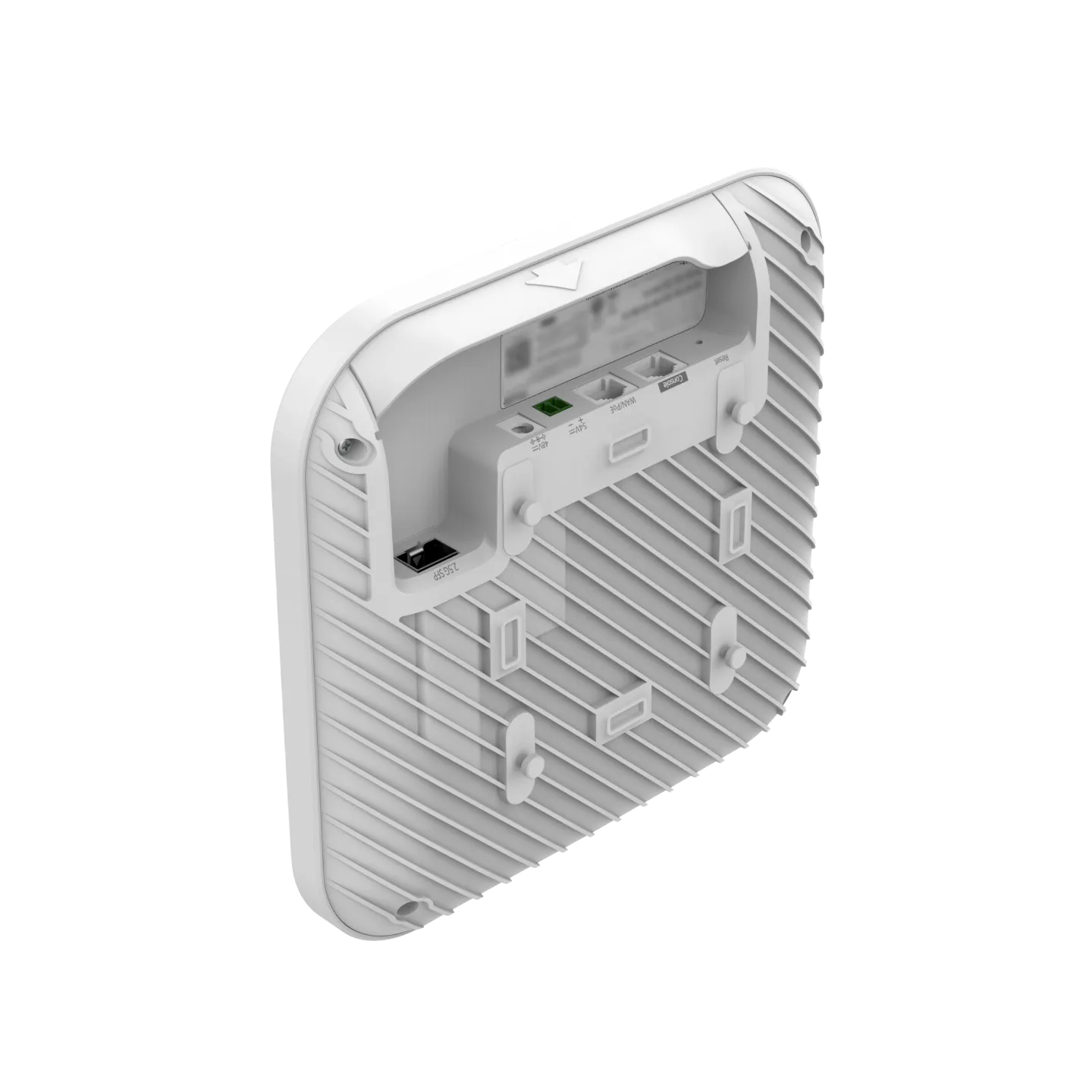

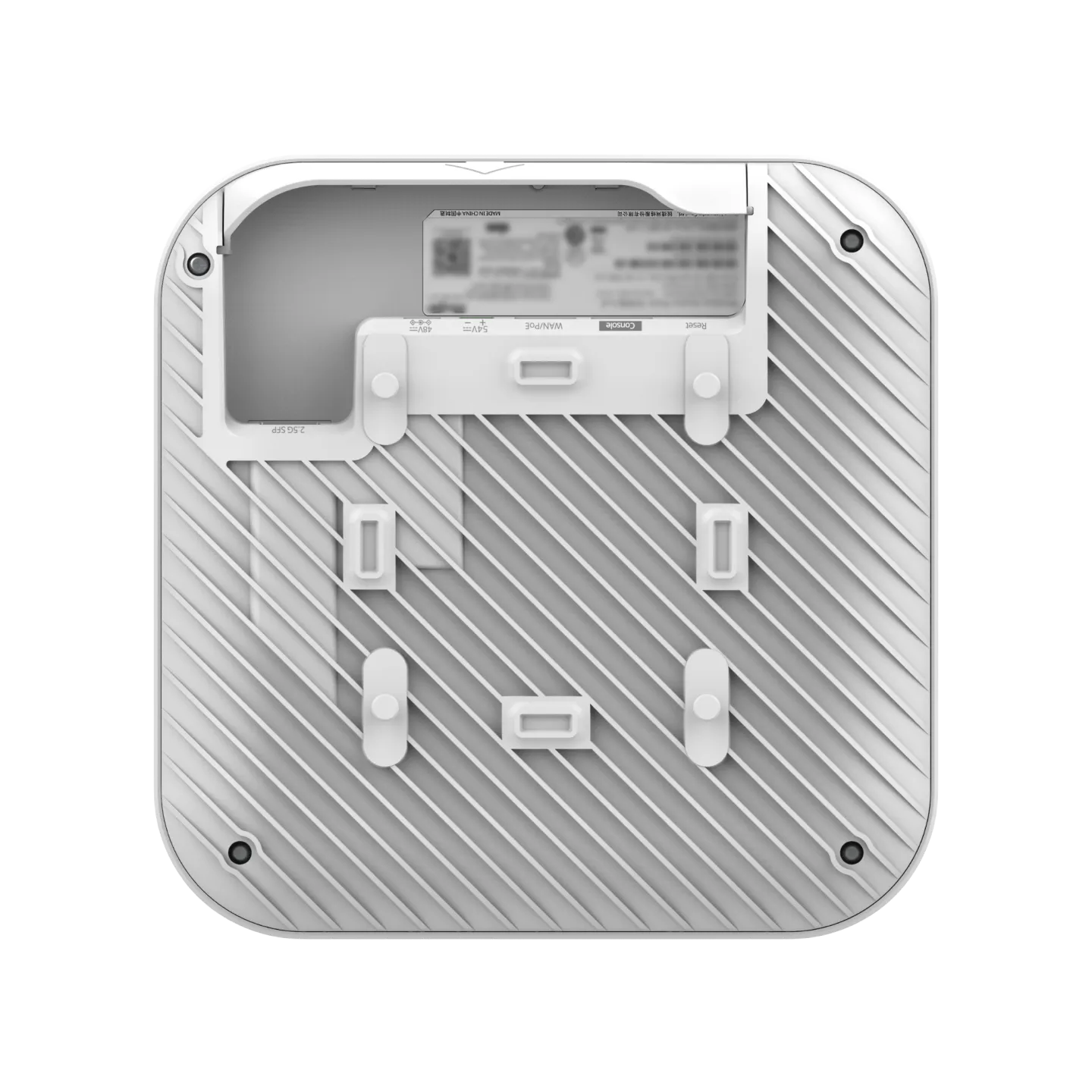

RG-AP9220-R可支持本地供电或以太网供电模式，可根据客户现场供电环境进行灵活选择；同时该产品支持壁挂和吸顶安装方式，可安全方便的安装于墙壁、天花板等各种位置，特别适合部署在大型校园、会议中心、企业办公、运营热点等高密环境。

产品特性

独立的多功能AI Radio

RG-AP9220-R是锐捷网络推出AR系列AP产品，携带硬件独立的智能射频卡（不提供无线接入服务），可以从各个维度提升无线网络的整体体验。

智能安全守护

AI Radio作为独立的射频卡，可在无损无线体验情况下，提供7×24小时、2.4GHz/5GHz的全频段无线安全守护，支持无线网络安全的雷达扫描和隐患消除。非常适用于金融、教育、政府、商业、企业等场景。

漫游体验增强

AI Radio作为独立的射频卡，可在无损无线体验情况下，实时扫描终端状态，保障稳定的漫游切换时机。同时锐捷的RG-WIS系统，根据各个邻居接入点的AI Radio扫描结果，确保更优的漫游决策。良好的漫游体验非常适用于移动办公、移动终端视频会议/网络课程等场景。

支持锐捷极简以太全光方案

RG-AP9220-R支持锐捷极简以太全光方案。

锐捷极简以太全光方案采用光纤线路替代传统的以太网线路，该方案具有网络扁平化、施工简便、布线美观、支持弹性网络升级等优点，较传统的以太网组网方案具备显著优势。

多业务端口设计

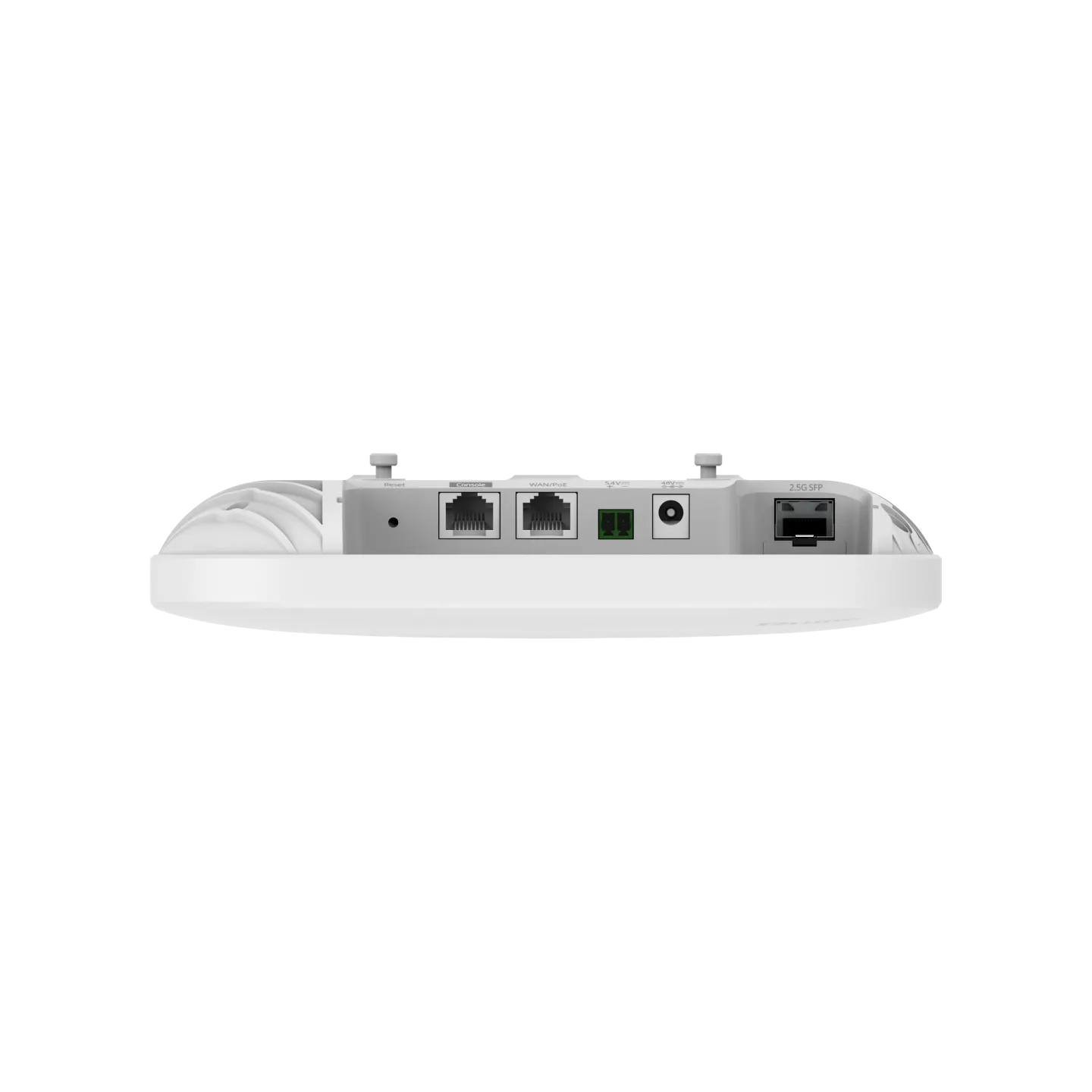

一对2.5Gbps光电复用口，支持2.5Gbps SFP或2.5Gbps电口（支持标准802.3af/at受电），实现无线与有线之间的高速传输转换。

高速无线，省电更可靠

4096QAM高速接入速率

RG-AP9220-R采用三射频设计，采用新一代Wi-Fi无线标准802.11be协议；三射频同时开启，高达3.570Gbps的高速无线，带来高速完满体验。

OFDMA高密用户接入

RG-AP9220-R支持802.11be标准的OFDMA功能，将WLAN信道分为多个更窄的子信道，每个用户占用一个或多个子信道。通过AP调度，可以支持多个用户同时接收、发送报文，减少用户间的竞争和退避，降低网络延时，提高网络效率。

高密部署与接入环境下，单用户的理论最高速率可提升至802.11ax的2.4倍。

先进的Wi-Fi技术

支持的射频传输技术

• 动态频率选择（Dynamic frequency selection , DFS）：设备可检测环境中的相同频率信号，动态切换传输工作频率，以避免与其他设备发生同频干扰。

• 循环延迟/循环移位（Cyclic delay/shift diversity , CDD/CSD）：改善下行射频性能，将空间分集转换为频率分集，避免码间串扰, 从而降低误码率, 有效减少信号失真。

• 最大比合并（Maximum ratio combining , MRC）：改善接收端的信号质量，提高接收信号的可靠性和性能。

支持的射频信道编码技术

• 空时分组编码（Space-time block coding , STBC）：增加覆盖范围，改善接收距离，提高数据传输的可靠性。

• 低密度奇偶校验（Low-density parity check , LDPC）：提高纠错效率和吞吐量。

• 发射波束成形（Transmit beam-forming , TxBF）：扩大特定设备的信号覆盖范围和可靠性，从而提升数据速率。

智能识别功能

支持终端智能识别，能够识别出iOS、Android等智能移动终端和PC机。结合智能识别和RG-WIS系统，可实现基于无线终端类型的可视化无线网络管理，以及一键网络优化。

智能化的本地转发

RG-AP9220-R继承了锐捷网络的智能本地转发技术，突破了无线控制器的流量瓶颈的限制。通过锐捷无线控制器，可灵活预配置RG-AP9220-R产品的数据转发模式。根据SSID名称或者用户VLAN以决定是需要经过无线控制器转发，还是直接进入有线网络进行数据交换。

通过本地转发技术可以将延迟敏感、传输要求实时性高的数据分类通过有线网络转发，可以大大缓解无线控制器的流量压力，更好的适应802.11be网络高流量传输的要求。

丰富的服务质量保证（QoS）

RG-AP9220-R支持丰富的服务质量保证（QoS），支持WLAN/AP/STA多种模式的带宽限制、支持对不同业务数据定义优先级的WMM（Wi-Fi Multimedia）等，实现了及时、定量的影音传输能力，保证多媒体的顺畅应用。

RG-AP9220-R支持的组播转单播技术，解决了无线网络中视频点播等组播应用下的掉包、时延大导致视频不流畅的问题，提升组播视频业务在无线网络中的体验。

全面安全防护更易用

全面的无线安全防护

配合锐捷网络一体化网管系统RG-UNC以及RG-WS系列无线控制器，RG-AP9220-R具备WIDS（无线入侵检测）、射频干扰定位、流氓AP的反制、防ARP欺骗、DHCP安全保护等一系列无线安全防护功能，从根本上为用户构建安全可靠的无线网络。

多种易用性认证方式

通过搭配锐捷认证系统，支持无感知、短信和二维码访客等多种高效便捷的认证方式。

无线用户通过无感知认证方式接入网络，仅需首次输入账号和密码，避免了开机后再次输入账号密码的过程，让用户一次认证即可轻松上网。

通过短信认证方式的访客接入无线网络后会弹出认证页面，访客可以通过自己的手机号码进行注册，按照接收的短信中的账号密码进行上网操作。

二维码认证是另一种方便访客上网的方式，访客接入无线网络后，可获得二维码提示，通过被访者（员工）的授权后即可访问网络，访客行为与被访者直接关联，提供更高的安全性。

灵活的设备管理模式

胖瘦云模式灵活切换

RG-AP9220-R支持胖（Fat）瘦（Fit）云（Cloud）模式的灵活切换，在瘦（Fit）模式下更能实现快速配置安装使用，而完善的远程管理也大幅提高了无线网络的运维管理效率。

Web界面管理

RG-AP9220-R提供Web管理界面，也支持通过AC的Web界面进行管理，不仅轻松搞定无线配置，更能够整体运营无线网络。通过AC的Web界面不仅能够管理AP，还能管理AP下联的用户，可以对用户进行限速和限制用户连入网络等行为，方便运维人员对无线的规划和运维。

与网管软件的联动

RG-AP9220-R可以与锐捷网管软件RG-UNC联动，网管软件RG-UNC可以实现对网络中所有无线控制器和无线AP的管理，包括设备的配置备份，设备状态的查询，提供无线热敏图来显示无线AP在实际环境中的无线信号分布状态。

小型分支办公All-in-One

RG-AP9220-R在企业的小型分支办公场景中，既能为办公区域提供无线接入服务，又能充当VPN网关角色，实现AP+VPN网关的All-in-One，为用户简化网络部署、节约建设成本。

PPPoE

RG-AP9220-R支持PPPoE client功能，可通过PPPoE方式接入互联网，使得分支办公区域不需要另外架设网关即可接入互联网。

NAT

RG-AP9220-R支持NAT功能，为分支办公的局域网与互联网之间提供NAT地址转换。

IPsec VPN

RG-AP9220-R支持IPsec VPN，使得分支办公区域可与办公总部之间建立IPsec VPN隧道，实现总部与所有分支办公区域之间的局域网互联。

方案扩展能力

锐捷WIS云管理网络（简称WIS云网）解决方案提供网络采购、规划、部署、验收、运营的全生命周期云管理网络服务。AP接入WIS云网后，可通过WIS云网提供的云管理、云运维、云认证及其他增值服务，满足从规划到部署，从验收到运维等多场景需求。

整网云化管理

WIS云网支持对多种类型设备（AP、AC、交换机、网关、路由器设备）的一体化管控，可支持多分支网络设备添加或批量导入、在线状态监控、配置下发、升级、重启、配置备份和恢复等远程运维管理操作，支持整网拓扑自动发现及拓扑状态监控。

无线网络可视化

WIS的概况功能模块，从总览、体验、用户、设备、环境等5大维度切入，让用户清晰了解到当前网络运行状况，包括网络基础概况：设备稳定度、设备健康状况，用户稳定度，网络信号覆盖情况、网络关联情况；用户使用状况：用户活跃度（网络依赖度），用户在线体验及分析；网络饱和度：网络容量利用率和信道利用率。

网络智能诊断

WIS提供针对无线网络的一键诊断功能，根据各个检测项目的检测结果，给出网络健康指数。用户可以根据这个健康指数来快速了解当前网络的健康状况。支持问题区域、问题AP、问题终端定位，提出若干存在隐患的问题点，并给出相应的优化建议，防范于未然。
