行业精选系列Wi-Fi 7面板型无线AP RG-AP194-A

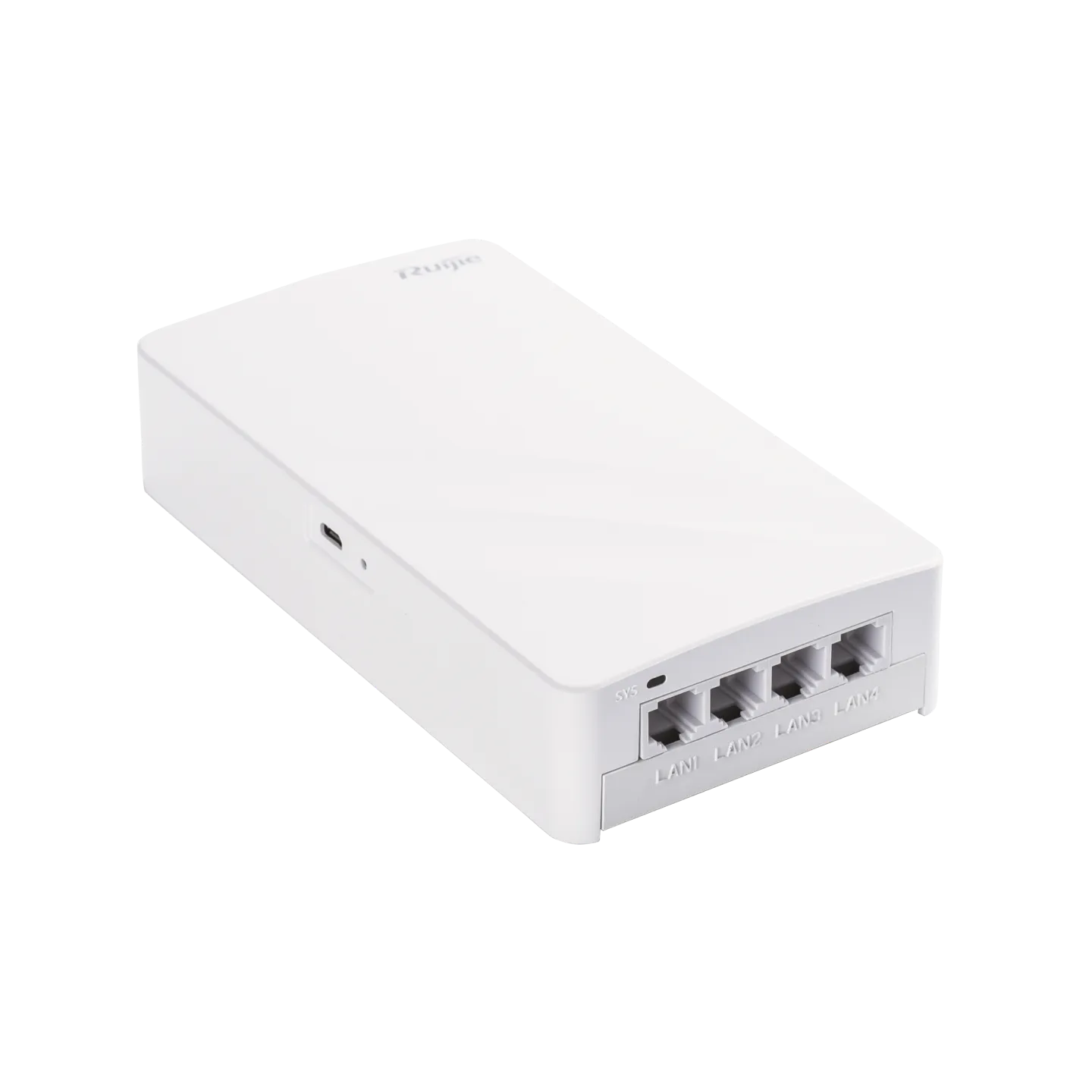

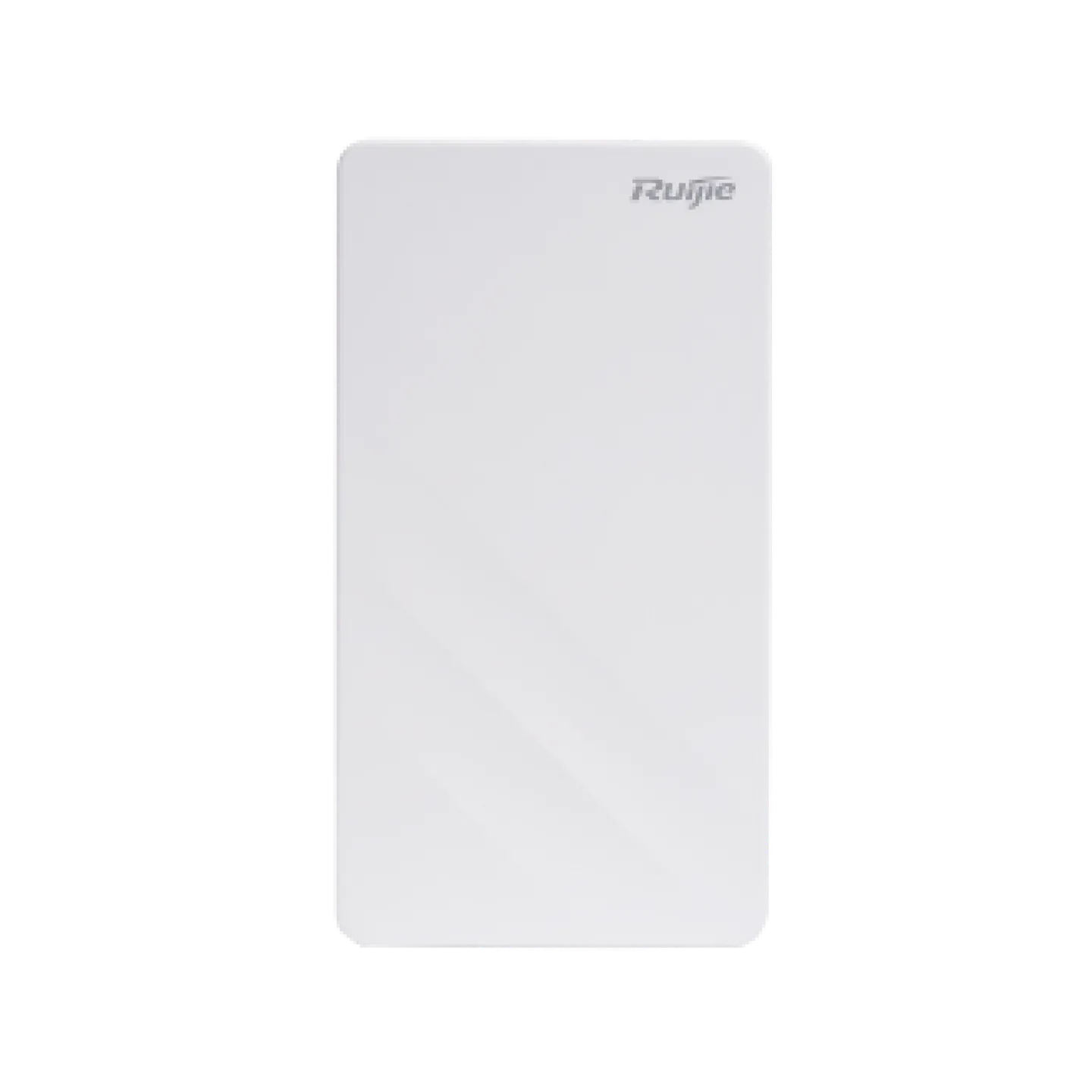

RG-AP194-A是锐捷网络推出的支持Wi-Fi 7（802.11be）标准的新一代面板型无线AP。采用双射频设计，支持4条空间流，整机最大无线速率3.57Gbps；简洁美观，轻松融入环境，推荐应用于宿舍、小型办公室、酒店客房等无线覆盖场景
整机设计简洁美观、部署便捷，可应用在宿舍、小型办公室、酒店客房等无线覆盖场景
技术参数
产品文档
类型：
产品特性：
RG-AP194-A是锐捷网络推出的支持Wi-Fi 7（802.11be）标准的新一代面板型无线AP。采用双射频设计，支持4条空间流，整机最大无线速率3.57Gbps；简洁美观，轻松融入环境，推荐应用于宿舍、小型办公室、酒店客房等无线覆盖场景
|

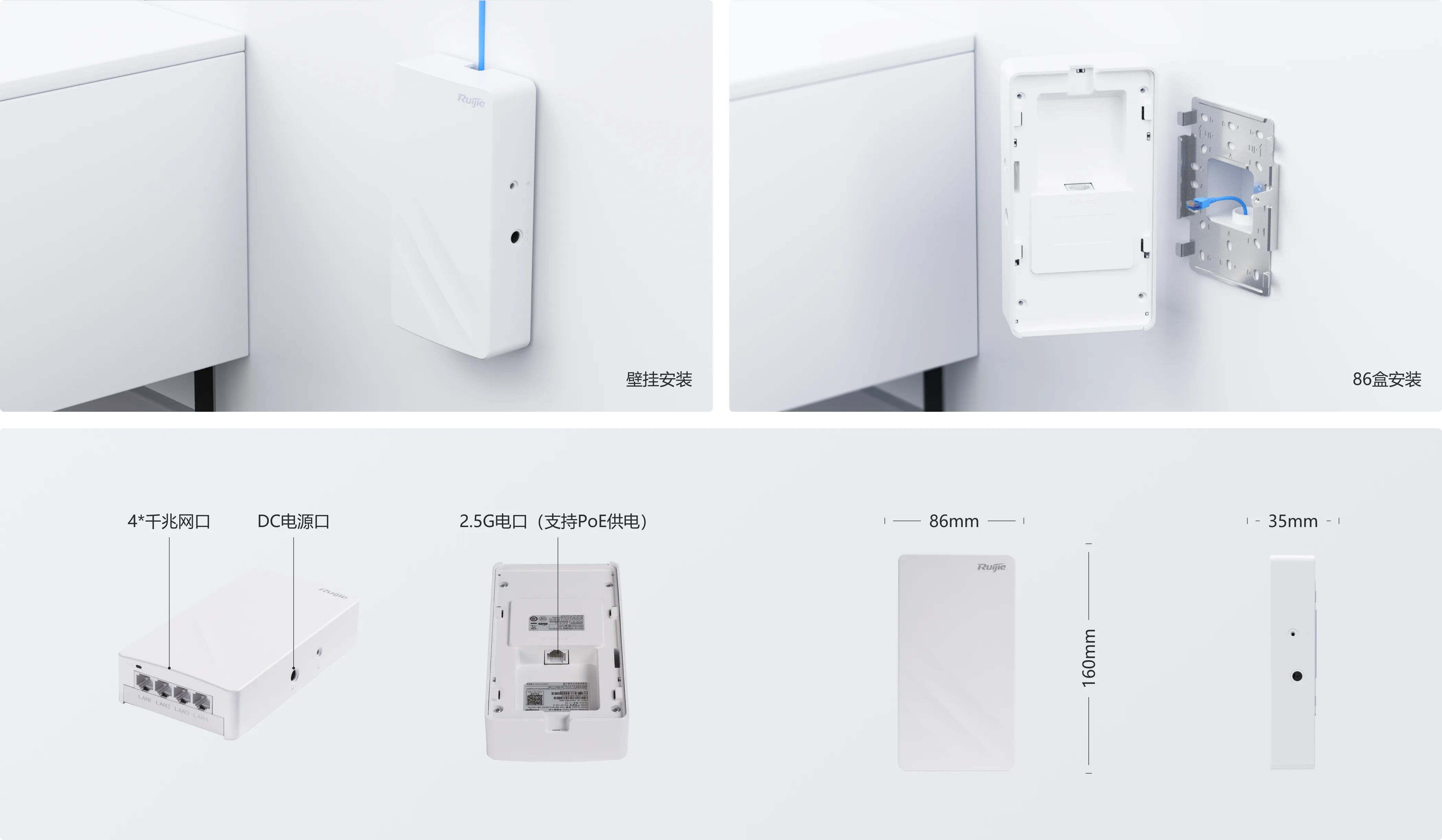

尺寸与重量 |
RG-AP194-A |
|
产品尺寸（宽×高×深） |
86mm×160mm×35mm |
|
运输尺寸（宽×高×深） |
113mm×177.5mm×63mm |
|
产品重量 |
主机：0.3kg 挂架：0.05kg |
|
运输重量 |
0.43kg |
|

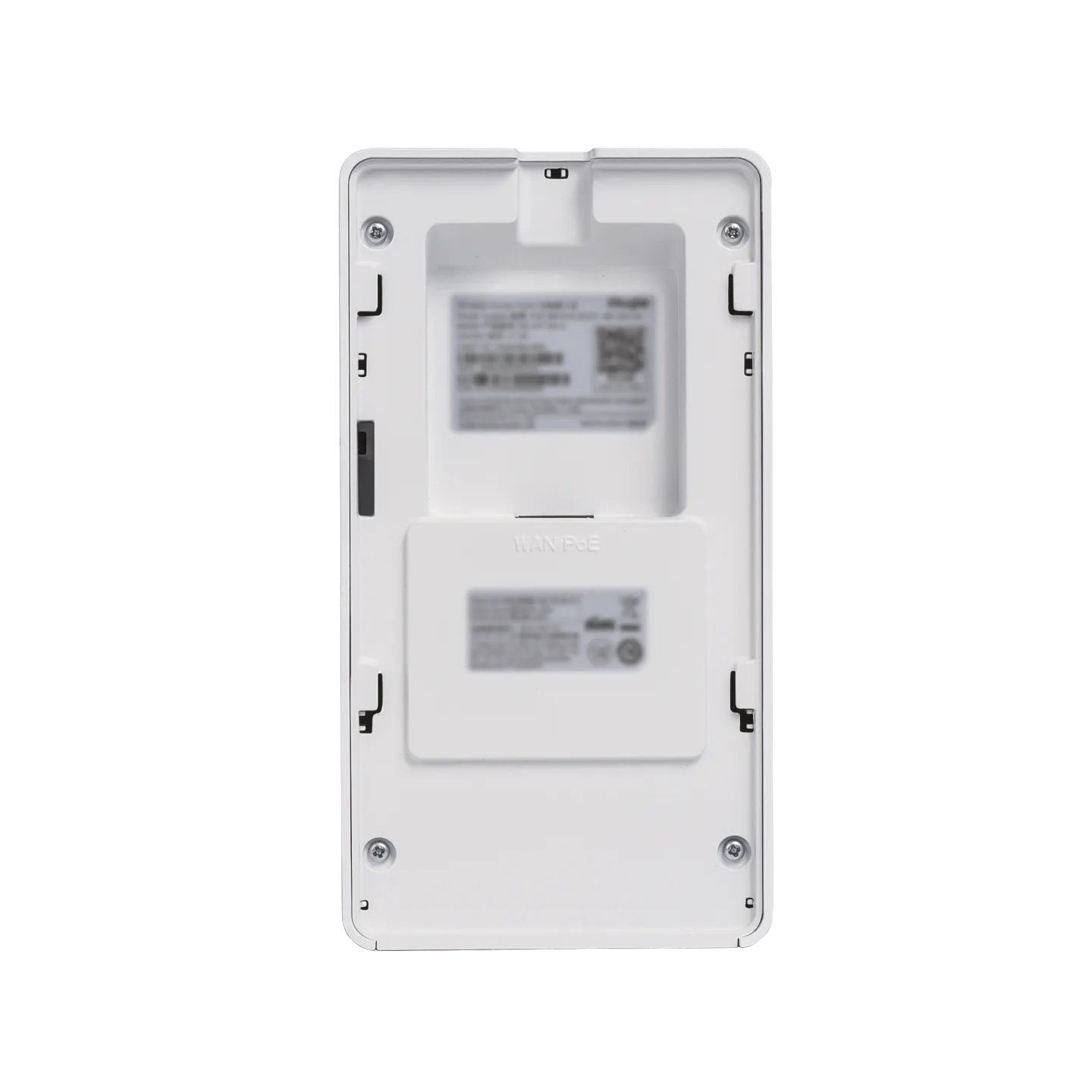

安装方式 |
86盒、壁挂 |
|
外观颜色 |
雅白 |
|
射频规格 |
RG-AP194-A |
|
射频设计 |
双射频设计，整机支持4条空间流 Radio1：2.4GHz，2条流，2×2，MU-MIMO Radio2：5GHz，2条流，2×2，MU-MIMO |
|
工作频段 |
Radio1：802.11b/g/n/ax/be，2.400GHz~2.4835GHz Radio2：802.11a/n/ac/ax/be，5.150GHz～5.350GHz，5.470GHz~5.725GHz，5.725GHz~5.850GHz 注意：工作频段根据不同国家配置有所变化 |
|
传输速率 |
整机最大接入速率：2.4GHz+5GHz，3.570Gbps Radio1：2.4GHz，0.688Gbps Radio2：5GHz，2.882Gbps |
|
速率集 |
支持如下802.11协议数据速率，单位Mbps 2.4 GHz ● 802.11b：1，2，5.5，11 ● 802.11g：1，2，5.5，6，9，11，12，18，24，36，48，54 ● 802.11n：6.5 ~ 300（MCS0 ~ MCS15，NSS = 1 ~2，HT20 ~ HT40） ● 802.11ax：7.3 ~ 573.5（MCS0 ~ MCS11，NSS = 1 ~ 2，HE20 ~ HE40） ● 802.11be：7.3 ~ 688.2（MCS0~MCS13，NSS = 1 ~ 2，EHT20 ~ EHT40） 5GHz ● 802.11a：6，9，12，18，24，36，48，54 ● 802.11n：6.5 ~ 300（MCS0 ~ MCS31，NSS = 1 ~ 2，HT20 ~ HT40） ● 802.11ac：6.5 ~ 1733.3（MCS0 ~ MCS9，NSS = 1 ~ 2，VHT20 ~ VHT160） ● 802.11ax：7.3 ~ 2402（MCS0 ~ MCS11，NSS = 1 ~ 2，HE20 ~ HE160） ● 802.11be：7.3 ~ 2882.4（MCS0~MCS13，NSS = 1 ~ 2，EHT20 ~ EHT160） |
|
数据包聚合 |
A-MPDU（Tx/Rx），A-MSDU（Tx/Rx） |
|
天线类型 |
内置全向天线（2根2.4GHz/5GHz双频天线） |
|
天线增益 |
2.4GHz：2.9Bi 5GHz：3.8dBi |
|
最大发射功率 |
2.4GHz频段：18 dBm 5GHz频段：18 dBm 注意：实际发射功率遵照不同国家和地区法规而有所不同。 |
|
功率调整步长 |
1dBm |
|
射频技术 |
802.11b射频信道编码：直接序列扩展频谱（DSSS） 802.11a/g/n/ac射频调制：正交频分复用（OFDM） 802.11ax射频调制：正交频分多址接入（OFDMA） 802.11be射频调制：正交频分多址接入（OFDMA） |
|
调制类型 |
802.11b：BPSK、QPSK、CCK 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM 802.11be：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM、4096-QAM |
|
接收灵敏度 |
11a：-91dBm（6Mbps），-85dBm（24Mbps），-74 dBm （54Mbps） 11b/g：-96dbm（1Mbps），-91dBm（6Mbps），-85dBm（24Mbps），-80dBm（36Mbps），-74dBm（54Mbps） 11n：HT20：-88dBm（MCS0），-70dBm（MCS7） 11n：HT40：-85dBm（MCS0），-67dBm（MCS7） 11ac：VHT20：-88dBm（MCS0）, -65dBm（MCS8） 11ac：VHT40：-85dBm（MCS0）, -60dBm（MCS9） 11ac：VHT80：-82dBm（MCS0）, -57dBm（MCS9） 11ac：VHT160：-79dBm（MCS0）, -54dBm（MCS9） 11ax：HE20：-88dBm（MCS0）, -63dBm（MCS9）,-58dBm（MCS11） 11ax：HE40：-85dBm（MCS0）, -60dBm（MCS9）,-55dBm（MCS11） 11ax：HE80：-82dBm（MCS0）, -57dBm（MCS9）,-52dBm（MCS11） 11ax：HE160：-79dBm（MCS0）, -54dBm（MCS9）,-49dBm（MCS11） 11be：EHT20：-88dBm（MCS0）, -63dBm（MCS9）,-58dBm（MCS11）,-52dBm（MCS13） 11be：EHT40：-85dBm（MCS0）, -60dBm（MCS9）,-55dBm（MCS11）,-49dBm（MCS13） 11be：EHT80：-82dBm（MCS0）, -57dBm（MCS9）,-52dBm（MCS11）,-46dBm（MCS13） 11be：EHT160：-79dBm（MCS0）, -54dBm（MCS9）,-49dBm（MCS11）,-43dBm（MCS13） |
说明：Wi-Fi在不同频段、协议、传输速率时的射频性能如下表所示，具体解释权归锐捷网络所有。
|
Wi-Fi射频性能 |
RG-AP194-A |
||
|
频段和协议 |
传输速率 |
每发射链最大发射功率 |
每接收链接收灵敏度 |
|
2.4 GHz 802.11b |
1Mbps |
18 dBm |
-96dBm |
|
11 Mbps |
17 dBm |
-89dBm |
|
|
2.4 GHz 802.11g |
6 Mbps |
18 dBm |
-91dBm |
|
54 Mbps |
17 dBm |
-74dBm |
|
|
2.4 GHz 802.11n(HT20) |
MCS0 |
18dBm |
-88dBm |
|
MCS7 |
16 dBm |
-70dBm |
|
|
2.4 GHz 802.11n (HT40) |
MCS0 |
18dbm |
-85dBm |
|
MCS7 |
16dbm |
-67dBm |
|
|
2.4GHz 802.11ax(HE20) |
MCS0 |
18dbm |
-88dBm |
|
MCS11 |
14dbm |
-58dBm |
|
|
2.4GHz 802.11ax(HE40) |
MCS0 |
18dbm |
-85dBm |
|
MCS11 |
14dbm |
-88dBm |
|
|
2.4GHz 802.11be(EHT20) |
MCS0 |
18dbm |
-88dBm |
|
MCS13 |
12dbm |
-52dBm |
|
|
2.4GHz 802.11be(EHT40) |
MCS0 |
18dbm |
-85dBm |
|
MCS13 |
12dbm |
-49dBm |
|
|
5GHz 802.11a |
6Mbps |
18dbm |
-91dBm |
|
54Mbps |
16dbm |
-74dBm |
|
|
5GHz 802.11n(HT20) |
MCS0 |
18dbm |
-88dBm |
|
MCS7 |
16dbm |
-70dBm |
|
|
5GHz 802.11n(HT40) |
MCS0 |
18dbm |
-85dBm |
|
MCS7 |
16dbm |
-67dBm |
|
|
5GHz 802.ac(VHT20) |
MCS0 |
18dbm |
-88dBm |
|
MCS8 |
15dbm |
-65dBm |
|
|
5GHz 802.ac(VHT40) |
MCS0 |
18dbm |
-85dBm |
|
MCS9 |
15dbm |
-60dBm |
|
|
5GHz 802.ac(VHT80) |
MCS0 |
18dbm |
-82dBm |
|
MCS9 |
15dbm |
-57dBm |
|
|
5GHz 802.ac(VHT160) |
MCS0 |
18dbm |
-79dBm |
|
MCS9 |
15dbm |
-54dBm |
|
|
5GHz 802.11ax(HE20) |
MCS0 |
18dbm |
-88dBm |
|
MCS11 |
15dbm |
-58dBm |
|
|
5GHz 802.11ax(HE40) |
MCS0 |
18dbm |
-85dBm |
|
MCS11 |
14dbm |
-55dBm |
|
|
5GHz 802.11ax(HE80) |
MCS0 |
18dbm |
-82dBm |
|
MCS11 |
14dbm |
-52dBm |
|
|
5GHz 802.11ax(HE160) |
MCS0 |
18dbm |
-79dBm |
|
MCS11 |
14dbm |
-49dBm |
|
|
5GHz 802.11be(EHT20) |
MCS0 |
18dbm |
-88dBm |
|
MCS13 |
12dbm |
-52dBm |
|
|
5GHz 802.11be(EHT40) |
MCS0 |
18dbm |
-85dBm |
|
MCS13 |
12dbm |
-49 dBm |
|
|
5GHz 802.11be(EHT80) |
MCS0 |
18dbm |
-82 dBm |
|
MCS13 |
12dbm |
-46 dBm |
|
|
5GHz 802.11be(EHT160) |
MCS0 |
18dbm |
-79 dBm |
|
MCS13 |
12dbm |
-43 dBm |
|
|

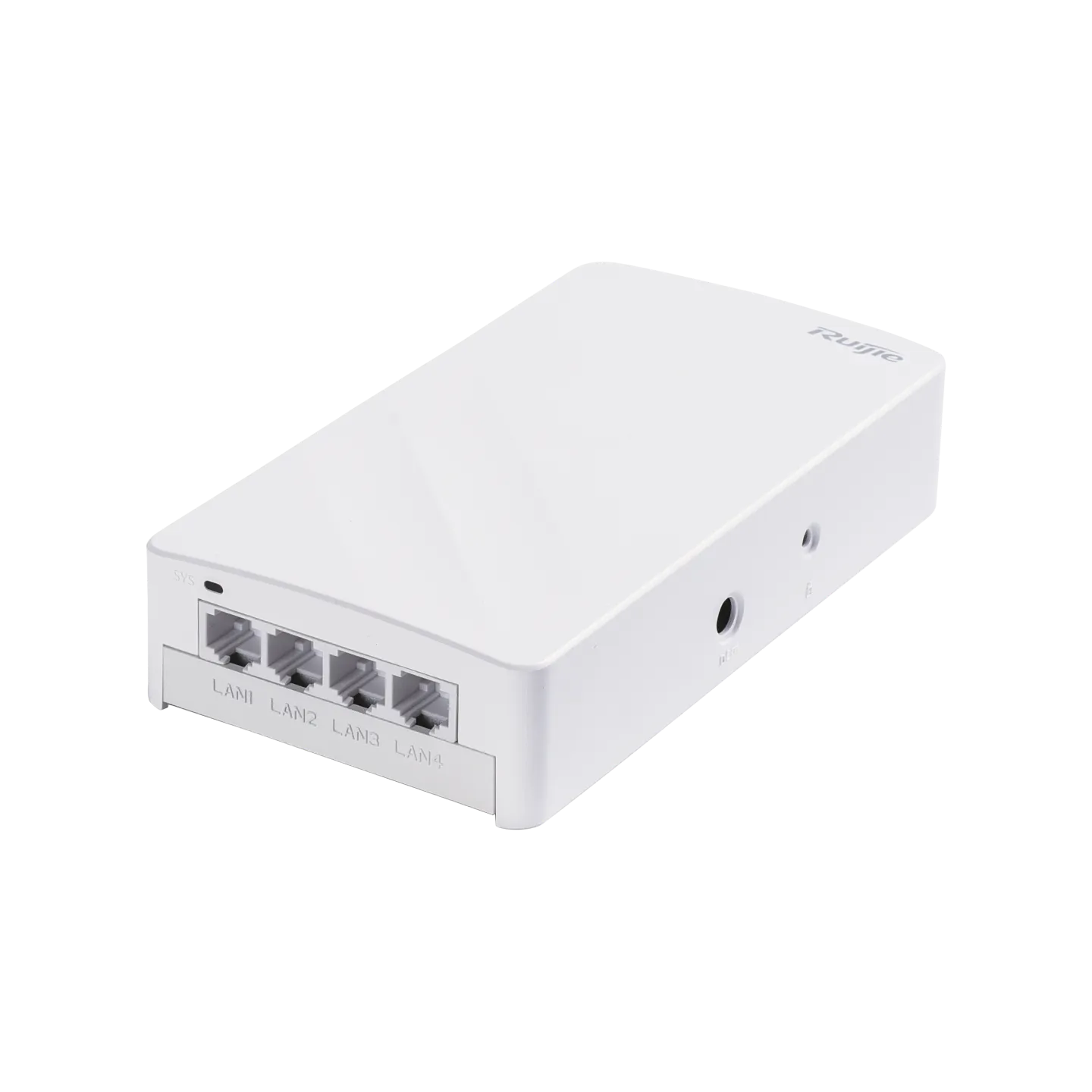

接口规格 |
RG-AP194-A |
|
固化业务接口 |

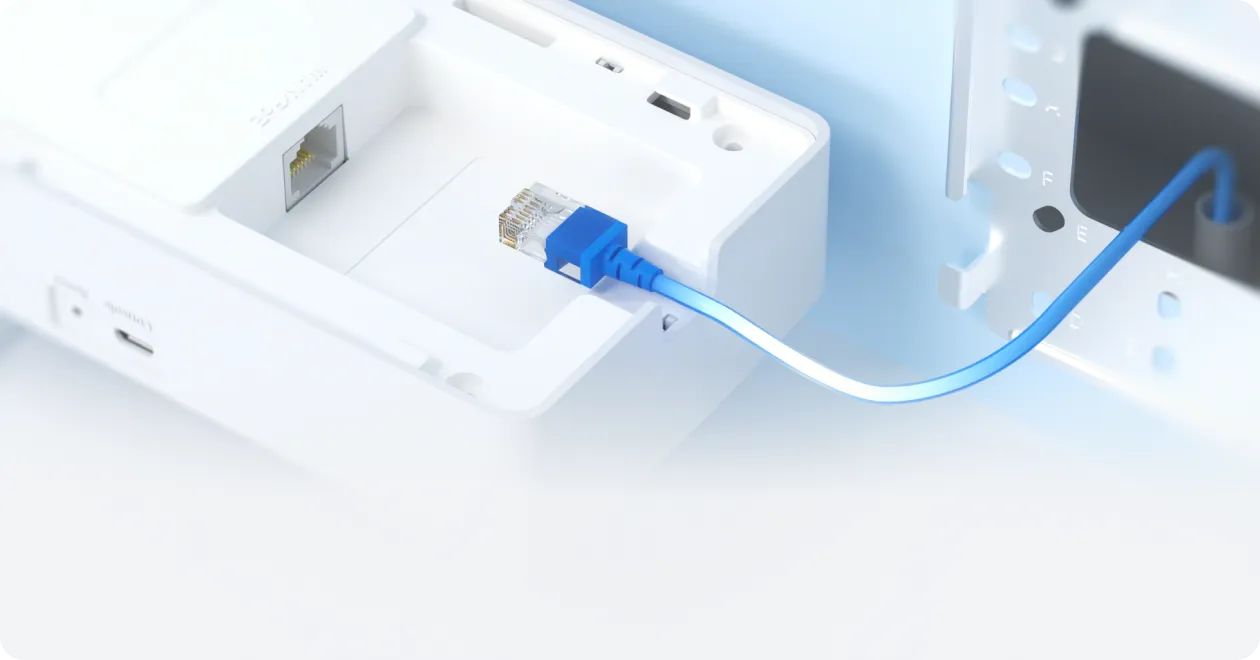

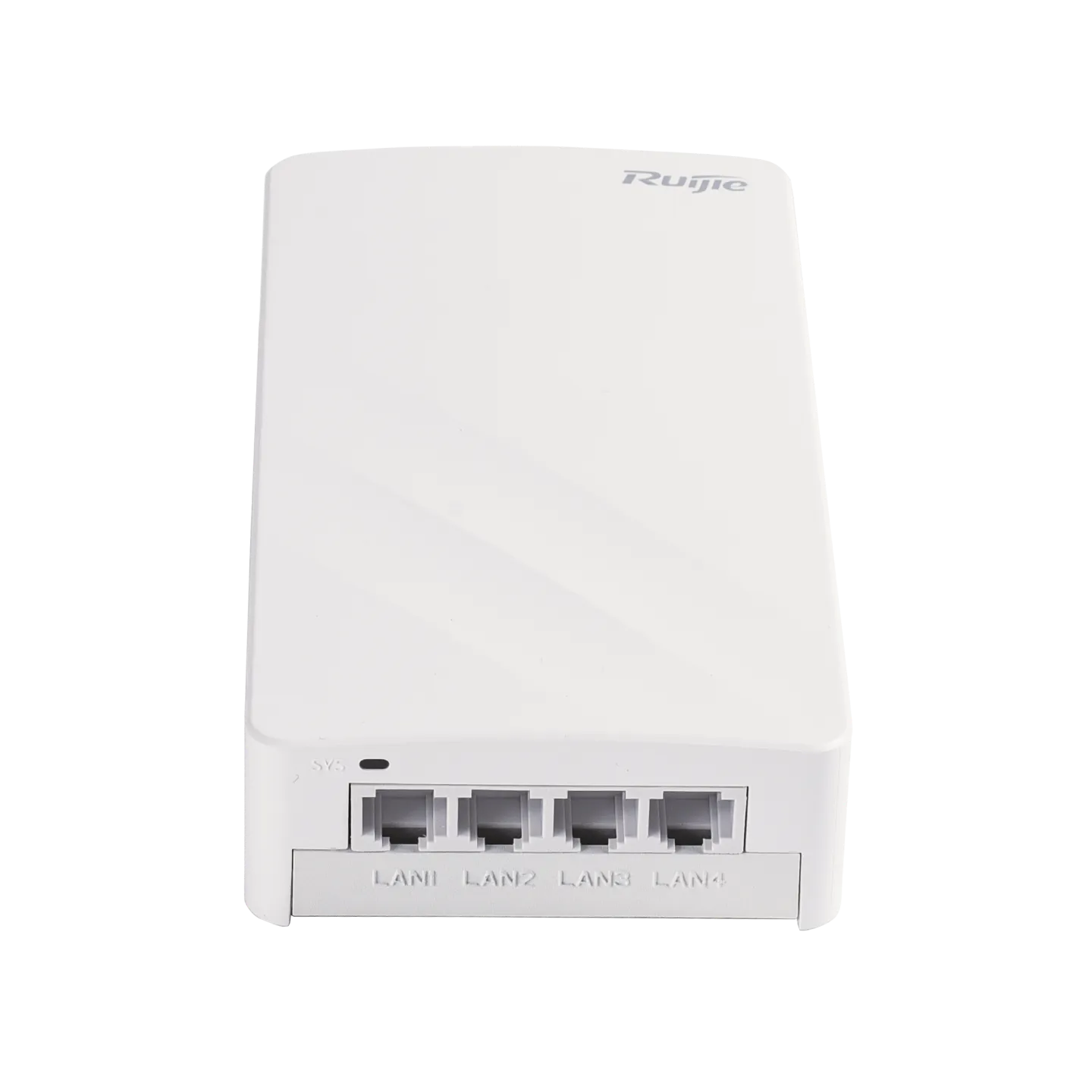

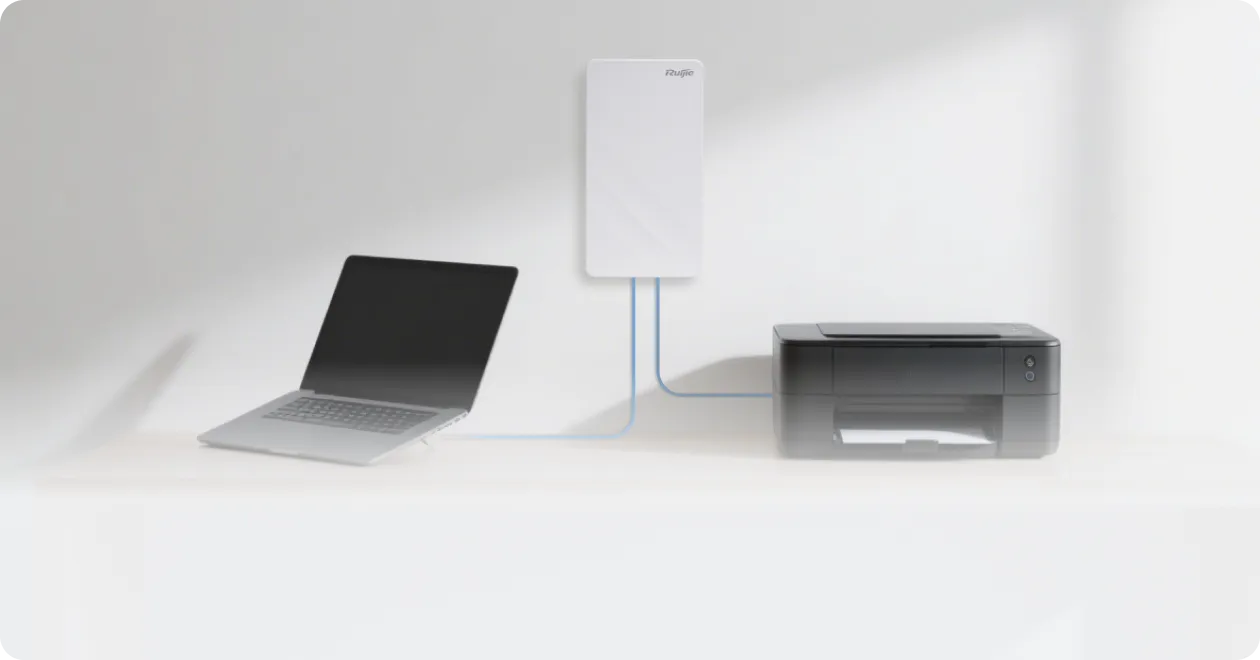

上联：2.5G/PoE IN：1个100/1000/2500 Base-T自适应以太网接口，支持IEEE 802.3af标准PoE受电 下联：4个10/100/1000Base-T自适应以太网接口 |
|
物联网 |
蓝牙5.3 支持通过蓝牙串口远程维护 |
|
固化管理接口 |
1个Micro USB的Console接口 |
|
状态指示灯 |
1个系统状态指示灯 |
|
按键 |
1个复位按键 ● 短按小于2秒设备重启 ● 长按大于5秒恢复出厂设置 |
|
电源与功耗 |
RG-AP194-A |
|
受电类型 |
AP支持2种受电方式： ● DC受电，输入电压电流48V/0.3A ● PoE以太网供电（满足802.3af以太网供电标准） 注意：如果DC电源和以太网供电同时接入，DC电源优先于以太网供电。 |
|
整机最大功耗 |
11.63W |
产品在不同受电模式下的功耗和工作状态如下表所示。
|
受电模式 |
PoE受电（802.3af） |
DC受电 |
|
供电端输出功耗 |
15.4W |
15.4W |
|
Radio1(2.4GHz) |
支持 2×2 MU-MIMO，40MHz |
支持 2×2 MU-MIMO，40MHz |
|
Radio2(5GHz) |
支持 2×2 MU-MIMO，160MHz |
支持 2×2 MU-MIMO，160MHz |
|
下联接口 |
10/100/1000Base-T自适应以太网接口 |
10/100/1000Base-T自适应以太网接口 |
|
上联接口 |
100/1000/2500 Base-T |
100/1000/2500 Base-T |
|
BLE |
支持 |
支持 |
|
环境与可靠性 |
RG-AP194-A |
|
温度 |
工作温度：-10°C～40°C 存储温度：-40°C～70°C 说明：在海拔1800~5000米范围内，海拔每升高220米，最高温度规格降低1℃。 |
|
海拔 |
工作海拔：-500米~5000米 存储海拔：-500米~5000米 |
|
湿度 |
工作湿度：5%RH~95%RH（无凝结） 存储湿度：0%RH~95%RH（无凝结） |
|
认证与法规 |
RG-AP194-A |
|
安全法规 |
遵循GB 4943.1 |
|
EMC法规 |
遵循EN 300386，GB/T 17618，GB/T 19286 |
|
认证 |
SRRC |
|
基本信息 |
RG-AP194-A |
|
适配软件版本 |
AP_RGOS11.9(6)W7或之后版本 |
|
软件规格 |
RG-AP194-A |
|
BSSID数 |
整机最大可划分32个BSSID，每个射频最多16个BSSID |
|
WLAN服务 |
最大WLAN ID数：16 |
|
用户管理 |
支持SSID隐藏 支持频段引导（5GHz优先） 支持每个SSID可配置单独的认证方式、加密机制、VLAN属性 支持边缘智能感知（RIPT） 支持终端智能识别技术 支持基于终端数或流量的智能负载均衡 |
|
用户数限制 |
支持基于SSID的用户数限制 支持基于射频卡的用户数限制 |
|
带宽限制 |
支持基于STA/SSID/AP的限速 |
|
CAPWAP |
支持IPv4/IPv6 CAPWAP AP和AC之间支持L2/L3层网络拓扑 AP可以自动发现可接入的AC AP可以自动从AC更新软件版本 AP可以自动从AC下载配置 CAPWAP可穿透NAT CAPWAP隧道支持MTU设置与分片 CAPWAP数据通道支持加密 CAPWAP控制通道支持加密 |
|
数据转发 |
支持集中转发，本地转发 |
|
无线漫游 |
支持二层、三层漫游 |
|
无线定位 |
支持MU设备定位 |
|
软件规格 |
RG-AP194-A |
|
认证与加密 |
支持RADIUS协议(Remote Authentication Dial-In User Service，远程认证拨号用户服务) 支持EXEC授权，支持指定Radius报文的源IP，支持的其他厂商认证，支持内置认证服务器 支持PSK、Web、802.1x、WPA、WPA2、WPA3等认证方式 支持微信认证，二维码访客认证，短信认证，无感知认证 数据加密：支持WEP（64/128位）、WPA（TKIP）、WPA-PSK、WPA2（AES）、WPA3 |
|
数据帧过滤 |
支持白名单、静态黑名单、动态黑名单 |
|
WIDS |
支持WIDS (Wireless Intrusion Detection System，无线入侵检测系统) 支持用户隔离 支持非法AP检测及反制 |
|
ACL |
支持IP标准ACL，MAC扩展ACL，IP扩展ACL，专家级ACL，IPv6 ACL 支持基于时间的ACL 支持基于二层接口关联ACL 支持基于三层接口关联ACL 支持基于WLAN接口关联入方向的ACL 支持基于802.1x认证的动态ACL下发(需要AC配合) |
|
CPP |
支持CPP (CPU Protect Policy，CPU保护策略） |
|
NFPP |
支持NFPP (Network Foundation Protection Policy，基础网络保护策略） 支持ARP，ICMP，DHCP抗攻击 |
|
软件规格 |
RG-AP194-A |
|
IPv4业务 |
支持静态IPv4地址和DHCP获取IPv4地址 支持NAT，支持FTP ALG，DNS ALG |
|
IPv6业务 |
支持IPv6 SAVI 支持IPv6编址、邻居发现协议（ND）、IPv6 ND proxy、ICMPv6、IPv6 Ping 支持IPv6 DHCP Client |
|
IP路由 |
IPv4/IPv6静态路由 |
|
组播 |
支持组播转单播 |
|
VPN |
支持PPPoE client 支持IPsec VPN |
|
软件规格 |
RG-AP194-A |
|
网络管理 |
支持NTP Server、NTP Client 支持SNTP Client 支持SNMP v1/v2C/v3 支持故障检测及报警 支持信息统计及日志 |
|
网管平台 |
支持Web管理 |
|
用户接入管理 |
支持通过Console, Telnet, SSH, FTP client, FTP server, and TFTP client管理 |
|
Fat/Fit/Cloud模式切换 |
当工作在Fit（瘦）模式时，可通过AC系列无线控制器切换为Fat模式 当工作在Fat（胖）模式时，可通过本地控制口、Telnet方式切换为Fit模式 当工作在Cloud（云）模式时，可通过锐捷公有云管理 |
