模块化8口透明汇聚设备，应用于以太彩光方案，RG-MUX-8LC/LC

模块化透明汇聚组件，可灵活配置，实现汇聚节点无源，光纤入室独享万兆/2.5G/千兆带宽

技术参数

产品文档

类型：

产品特性：

8口模块化透明汇聚设备，按需配置，灵活组网
搭配彩光独特技术，0分光，室内独享万兆/2.5G/千兆带宽
全光网无源设备，让汇聚节点彻底无源，为你解决弱电间困扰
全光部署，易升级，以太全光网络无惧扩展

立即咨询

产品概览

立即咨询

产品概览
技术参数
应用搭配
客户评价
产品文档
常见问题 (3)
相关方案
产品描述
订购信息

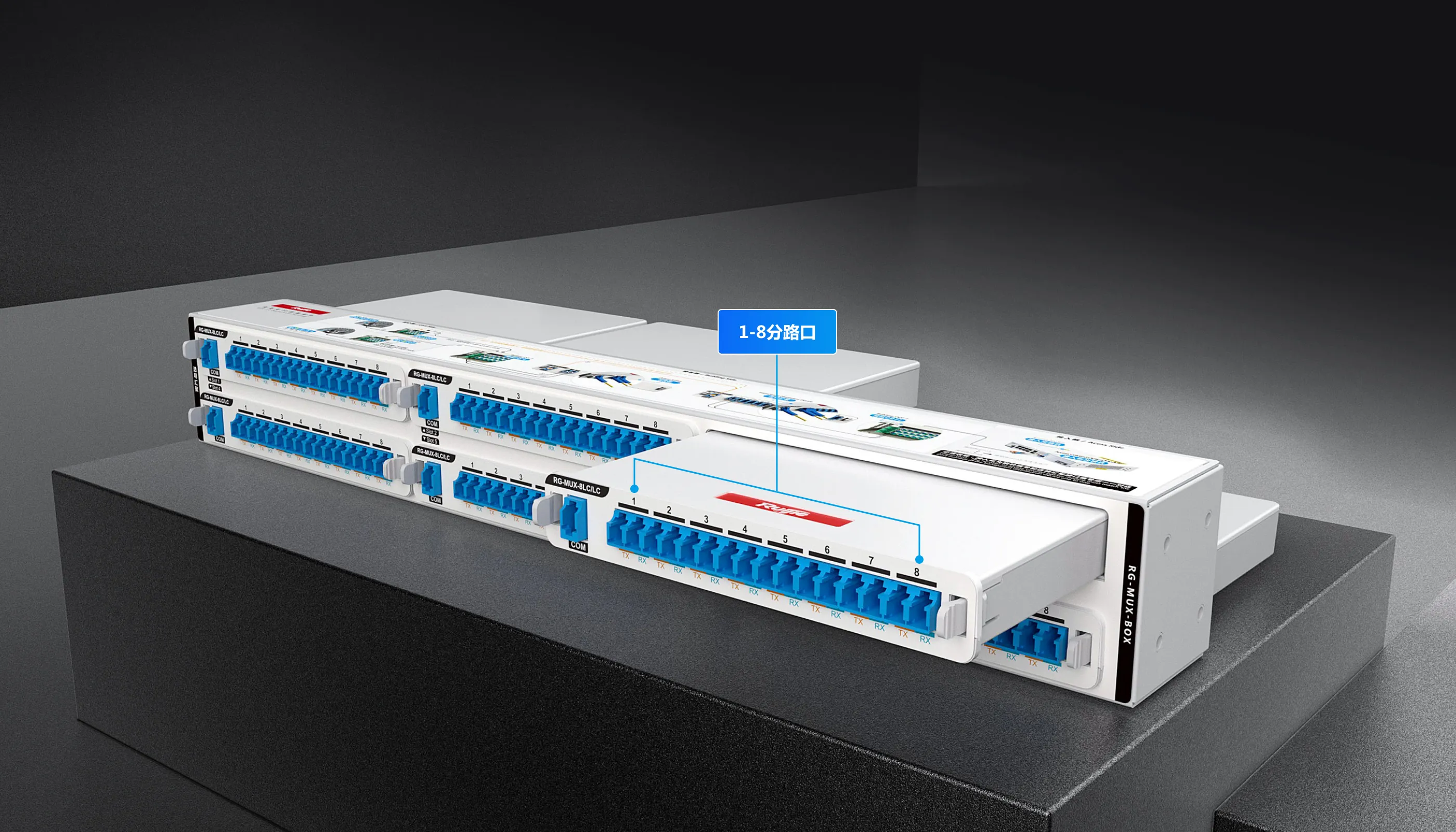

8口透明汇聚全光网无源设备 RG-MUX-8LC/LC

楼栋侧8口透明汇聚设备，单个端口支持万兆/2.5G/千兆速率，满载支持48口接入
搭配WDM波分复用技术，网络架构三层变两层，核心侧至接入侧网络透传，实现汇聚节点彻底无源

搭配彩光独特技术，0分光，室内独享万兆/2.5G/千兆带宽

透明汇聚搭配WDM波分复用技术，实现核心至接入的业务透传，1:1独享万兆/2.5G/千兆带宽入室
满足高带宽需求设备接入，轻松承载终端用网需求

全光网无源设备，让汇聚节点彻底无源，为你解决弱电间困扰

无源替有源，核心与楼宇间只需光纤与透明汇聚等无源设备连接，无需弱电间和配置电源
有效减少线路部署，降低外部设备故障率，实现弱电间免管理免维护

全光部署，易升级，以太全光网络无惧扩展

从1G-10G带宽升级，主干布线区无需变动，可根据业务需求更换/扩充不同速率交换机
透明汇聚设备即插即用，方便上线，快速扩容

您觉得当前内容质量如何？

不咋滴非常好

您给出该分数的主要原因是什么？

感谢您的评价,我们会进一步改进以超出您的期望。

您觉得当前内容质量如何？

不咋滴非常好

感谢您的评价,我们会进一步改进以超出您的期望。

技术参数

RG-MUX-8LC/LC和RG-MUX-8LC/LC-H

产品规格	RG-MUX-8LC/LC	RG-MUX-8LC/LC-H
产品描述	楼栋侧8口透明汇聚设备，单端口支持1G/2.5G/10G速率，支持上架或贴墙安装	楼栋侧8口透明汇聚设备，单端口支持1G/2.G/10G速率，低插损高配版，与裂变器配合使用，实现双链路上行，支持上架或贴墙安装
中心波长	1271-1571nm (CWDM粗波分复用技术)	1271-1571nm (CWDM粗波分复用技术)
通道间隔	20nm	20nm
通道带宽	±6nm	±6nm
插入损耗	<3.7db	<2.6db
回波损耗	＞45dB	＞45dB
偏振损耗	<0.3dB	<0.3dB
相邻通道隔离度	＞25dB	＞25dB
非相邻通道隔离度	＞35dB	＞35dB
连接头类型	LC/UPC	LC/UPC
工作温度	-0ºC 到55ºC@0-1800米	-0ºC 到55ºC@0-1800米
存储温度	-40°C~+85°C	-40°C~+85°C
工作湿度	5% 到 95% RH	5% 到 95% RH
存储湿度	5% 到 95% RH	5% 到 95% RH
遵循规范	GR-1221-Core和GR-1209-Core	GR-1221-Core和GR-1209-Core
产品尺寸（宽x深x高）	149.0mm x 140.5mm x 22.0mm	149.0mm x 140.5mm x 22.0mm
产品重量	<0.25 kg（不含包装）	<0.25 kg（不含包装）

RG-MUX-EXT

产品规格	RG-MUX-EXT
产品描述	楼栋侧透明汇聚扩展模块，光裂变器，与透明汇聚连接，支持光链路信号的一分二，实现双上行组网，产品自带短光纤，支持上架或贴墙安装
波长范围	1271-1571nm
通道间隔	20nm
通道带宽	±6nm
插入损耗	<4.2db
回波损耗	>45dB
偏振损耗	<0.3dB
连接头类型	LC/UPC
工作温度	0ºC 到55ºC @0-1800米
存储温度	-40°C~+85°C
工作湿度	5% 到 95% RH
存储湿度	5% 到 95% RH
遵循规范	GR-1221-Core和GR-1209-Core
产品尺寸（宽x深x高）	149.0mm x 140.5mm x 22.0mm
产品重量	<0.15 kg（不含包装）

RG-MUX-BOX

产品规格	RG-MUX-BOX
产品描述	楼栋侧透明汇聚外框，包含6个槽位，可插入透明汇聚或裂变器，支持上架或贴墙安装
工作温度	-40ºC 到85ºC
存储温度	-40°C~+85°C
工作湿度	5% 到 95% RH
存储湿度	5% 到 95% RH
产品尺寸（宽x深x高）	442mm x 50mm x 58mm
产品重量	0.9 kg（不含包装）

应用搭配

RG-N18000-E系列

RG-SF2920-16GT2MG2XS-P

RG-SF2920-8GT2MG2XS-P

RG-IF2920U-12GT1XS

客户评论

暂无评论

我要评论

推荐星级 *

5.0

发表评论 *

添加图片/视频
您的评论内容在产品评论页面将会被匿名展示

您的姓名 *

联系手机 *

您的行业

您的区域

您的公司

您的评论内容将会匿名展示，点击 “提交评论”，表明我理解并同意隐私声明

产品文档

营销资料

宣传资料

文档合集

运维及故障处理

安装升级

视频专区

配置调测

技术专区

极简光RG-MUX透明汇聚系列产品彩页

查看更多产品技术文档

常见问题

温馨提示：因产品信息和性能表现会受升级迭代、具体场景环境等因素影响，因此回复内容仅供参考，如您需要更多帮助，请联系售前咨询

w**** 2023年03月21日

一个SFX模块只有10G带宽吗？彩光1分8以后一个就是1.25G吗？

我来帮答>

单个SFX模块可以支持8个波长，每个波长的带宽都是10G，严格来说一个下行口里面有80G带宽。

锐捷官方 2023年03月21日

有用 24 无用 1

w**** 2023年03月21日

透明汇聚到核心双上行怎么做？

我来帮答>

透明汇聚至核心可采用双上行，透明汇聚的上行信号接到裂变器后，裂变器采用分光器技术，将上行信号采取50:50的1分2的分光，实现双链路上行。

锐捷官方 2023年03月21日

有用 24 无用 1

w**** 2023年03月21日

SFX光模块怎么做到一一对应到前端的接入交换机？

我来帮答>

SFX每一个模块/聚合口上含8个状态灯，可以分别对应8台接入设备，同时设备和INC命令配置界面是8个不同端口，且单个端口都独立可配，也可以显示聚合口跟接入设备的对应关系，更方便运维。

锐捷官方 2023年03月21日

有用 21 无用 1

我要提问

你的姓名：

你的问题：

您提出的问题将会匿名展示，点击 “提交问题”，表明我理解并同意隐私声明

产品概述

RG-MUX系列透明汇聚产品是锐捷网络面向全光网络场景，推出的极简光交换无源设备。

采用CWDM技术，使用1271-1571nm范围内的16种标准波长,波长间隔为20nm，配合锐捷极简全光解决方案，各光链路通道间相互物理隔离，无分光，真正实现核心-接入的万兆/2.5G/千兆带宽1：1独享入室。核心产品集成了合路器功能，相比传统方案，减少有源汇聚设备的使用，实现全光网络汇聚节点无源，同时支持VSU功能，满足客户实际的建网需求。同时控制器可显示整网拓扑，包括设备端口使用情况，在设备故障后可以及时响应，做到影响面最小的替换，帮助网络快速恢复。

RG-MUX-8LC/LC：楼栋侧8口透明汇聚设备，单端口支持1G/2.5G/10G速率，支持上架或贴墙安装。RG-MUX-8LC/LC集成1组CWDM16波无源波分，可提供最大8端口的接入能力，包含1路合路口。

RG-MUX-8LC/LC-H：楼栋侧8口透明汇聚设备，单端口支持1G/2.5G/10G速率，低插损高配版，与裂变器配合使用，实现双链路上行，支持上架或贴墙安装。RG-MUX-8LC/LC-H集成1组CWDM16波无源波分，可提供最大8端口的接入能力，包含1路合路口，具有低插损特性。

RG-MUX-EXT：楼栋侧透明汇聚扩展模块，光裂变器，与透明汇聚连接，支持光链路信号的一分二，实现双上行组网，产品自带短光纤，支持上架或贴墙安装。RG-MUX-EXT应用于VSU场景中，提供2个上行分光口。

RG-MUX-BOX：楼栋侧透明汇聚外框，包含6个槽位，可插入透明汇聚或裂变器，支持上架或贴墙安装。RG-MUX-BOX配合透明汇聚以及裂变器上机柜使用。出货时，外框带空挡板出货，使用时拔出空挡板插入透明汇聚或者裂变器。安装位置：楼栋侧19英寸机架上，同时也支持壁挂式安装。

注意：透明汇聚系列设备需搭配锐捷彩光模块进行配套使用！

1.1.1 透明汇聚

产品型号	产品描述
RG-MUX-8LC/LC-H	楼栋侧8口透明汇聚设备，单端口支持千兆/2.5G/万兆速率，低插损高配版，与裂变器配合使用，支持双链路上行
RG-MUX-8LC/LC	楼栋侧8口透明汇聚设备，单端口支持千兆/2.5G/万兆速率
RG-MUX-EXT	楼栋侧透明汇聚扩展模块，光裂变器，与透明汇聚连接，实现双上行，产品自带短光纤
RG-MUX-BOX	楼栋侧透明汇聚外框，包含6个槽位，可插入透明汇聚或裂变器，支持上架或贴墙安装

1.1.2 光模块

产品型号	产品描述
SFG-LR-SM	核心侧SFG千兆彩光模块，单芯，可同时支持8种不同波长（8台接入设备），单模，10KM，LC
SFM-LR-SM	核心侧SFM 2.5G彩光模块，单芯，可同时支持8个不同波长（8台接入设备），单模，10KM，LC
SFX-LR-SM	核心侧SFX万兆彩光模块，单芯，可同时支持8个不同波长（8台接入设备），单模，10KM，LC
GE-SFP-LR(A1-8)-H	接入侧一组高功率千兆彩光模块，包含8个不同波长光模块，单模，10KM，LC，千兆场景下使用，包括单上行和双上行
GE-SFP-LR(A1-4)-H	接入侧一组高功率千兆彩光模块，包含4个不同波长光模块，单模，10KM，LC，千兆场景下使用，包括单上行和双上行
MG-SFP-LR(A1-8)-H	接入侧一组高功率2.5G彩光模块，包含8个不同波长光模块，包含连接光纤，单模，10KM，LC接口
MG-SFP-LR(A1-4)-H	接入侧一组高功率2.5G彩光模块，包含4个不同波长光模块，包含连接光纤，单模，10KM，LC接口
XG-SFP-LR(A1-8)-H	接入侧一组高功率万兆彩光模块，包含8个不同波长光模块，单模，10KM，LC，双上行情况下使用
XG-SFP-LR(A1-4)-H	接入侧一组高功率万兆彩光模块，包含4个不同波长光模块，单模，10KM，LC，双上行情况下使用
XG-SFP-LR(A1-8)	接入侧一组万兆彩光光模块，包含8个不同波长光模块，10G，单模，10KM，LC
XG-SFP-LR(A1-4)	接入侧一组万兆彩光光模块，包含4个不同波长光模块，10G，单模，10KM，LC
