面向高端数据中心和AIDC智算场景推出的新一代高性能、高密度800GE/400GE/200GE的智算网络解决方案，满足AIDC对数据中心网络的高性能、高速率的需求。
技术参数
产品文档
产品特性：
RG-S6900AI系列交换机采用DDC(Distributed Disaggregate Chassis，分布式物理分离机架网络设备系统)架构，是锐捷网络向高端数据中心和AIDC智算场景推出的新一代高性能、高密度800GE/400GE/200GE的智算网络解决方案，满足AIDC对数据中心网络的高性能、高速率的需求。
DDC是在传统机架式网络设备基础上，将管理板、线卡、Fabric卡做成物理上独立的盒式设备，去掉机框，再通过线缆相连组成一个逻辑上的机架交换机。打破了传统的集中式机架交换机设计，采用分布式解耦的方法来提高数据中心网络的灵活性和可扩展性。这些盒式交换机可以承担转发线卡或交换网板的角色，能够分散安装在多个机柜中，从而提供更好的散热管理、功耗控制，并且克服了设备升级和空间扩展的局限。DDC架构组网包含两种类型的物理设备，NCF(Network Cloud Fabric，云网络交换单元)和NCP(Network Cloud Processor，云网络业务单元)。其中：
NCP：类比机架式交换机的业务板功能，负责报文转发，业务口用来连接内网和外网，是整个 DDC 架构对外输入、输出接口。
NCF：类比机架式交换机的交换网板功能，如果报文需要跨NCP转发，则需要通过NCF将入口NCP收到的报文转发给出口NCP。
RG-S6900AI系列交换机包含RG-S6940-18OC20F4/RG-X112-128F4产品：

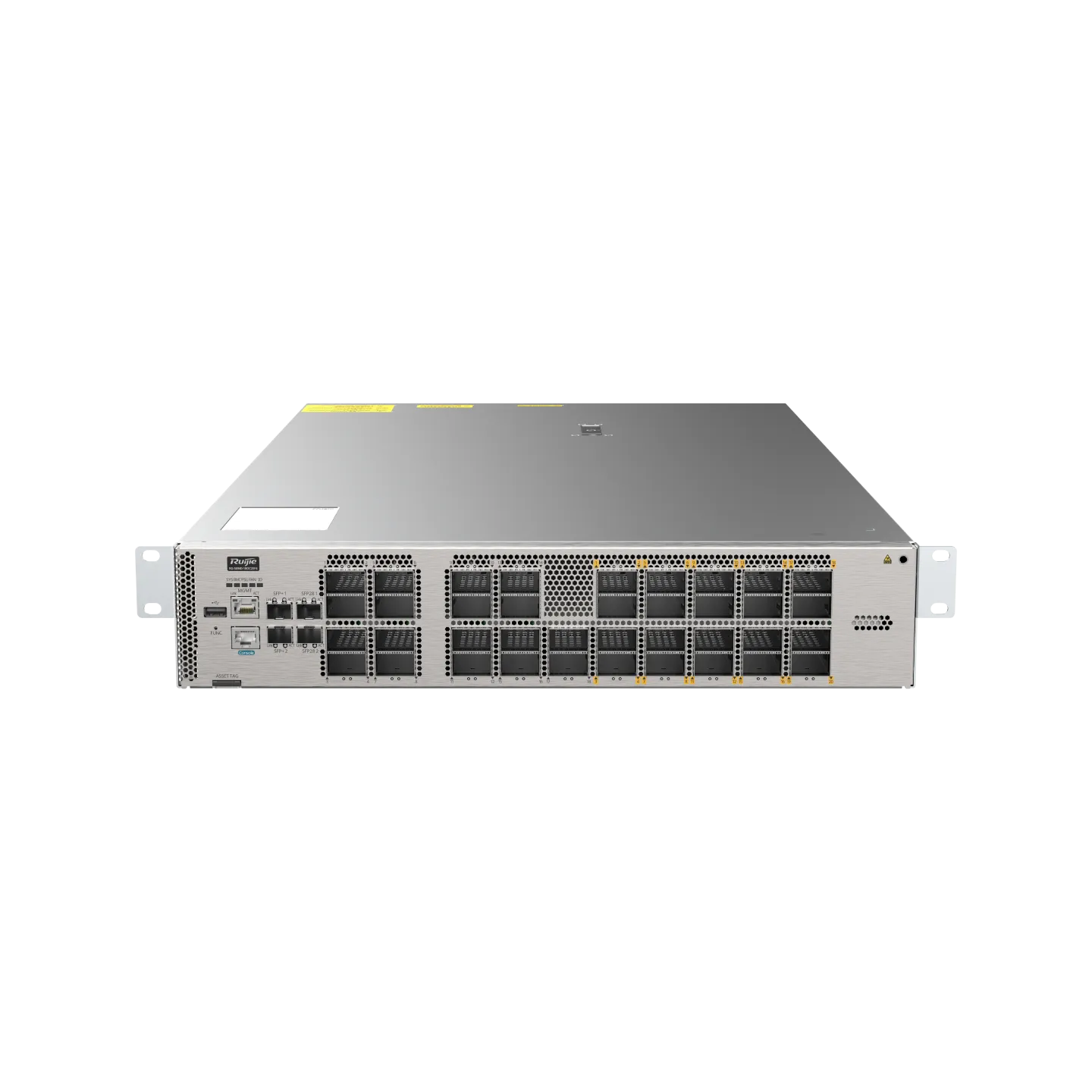

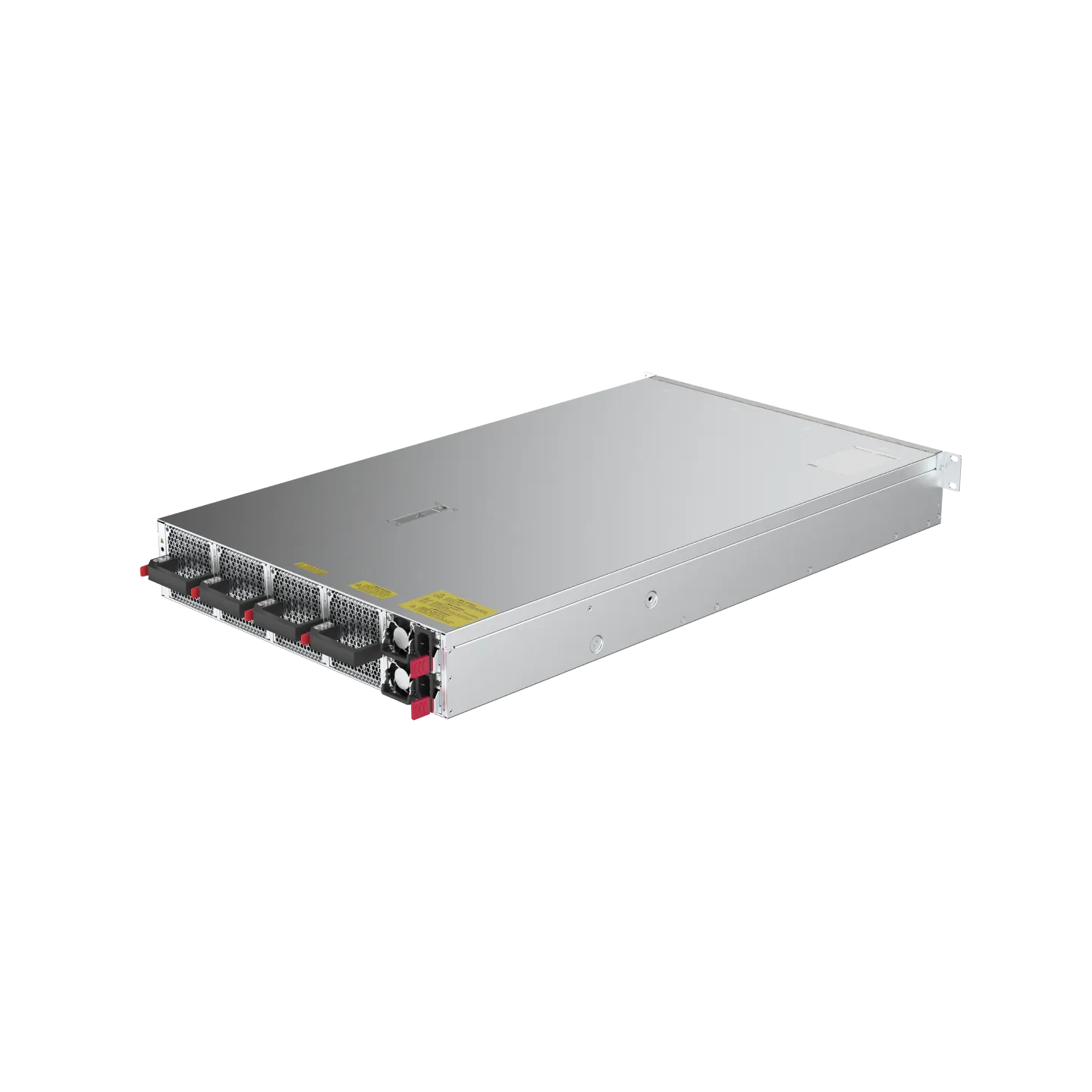

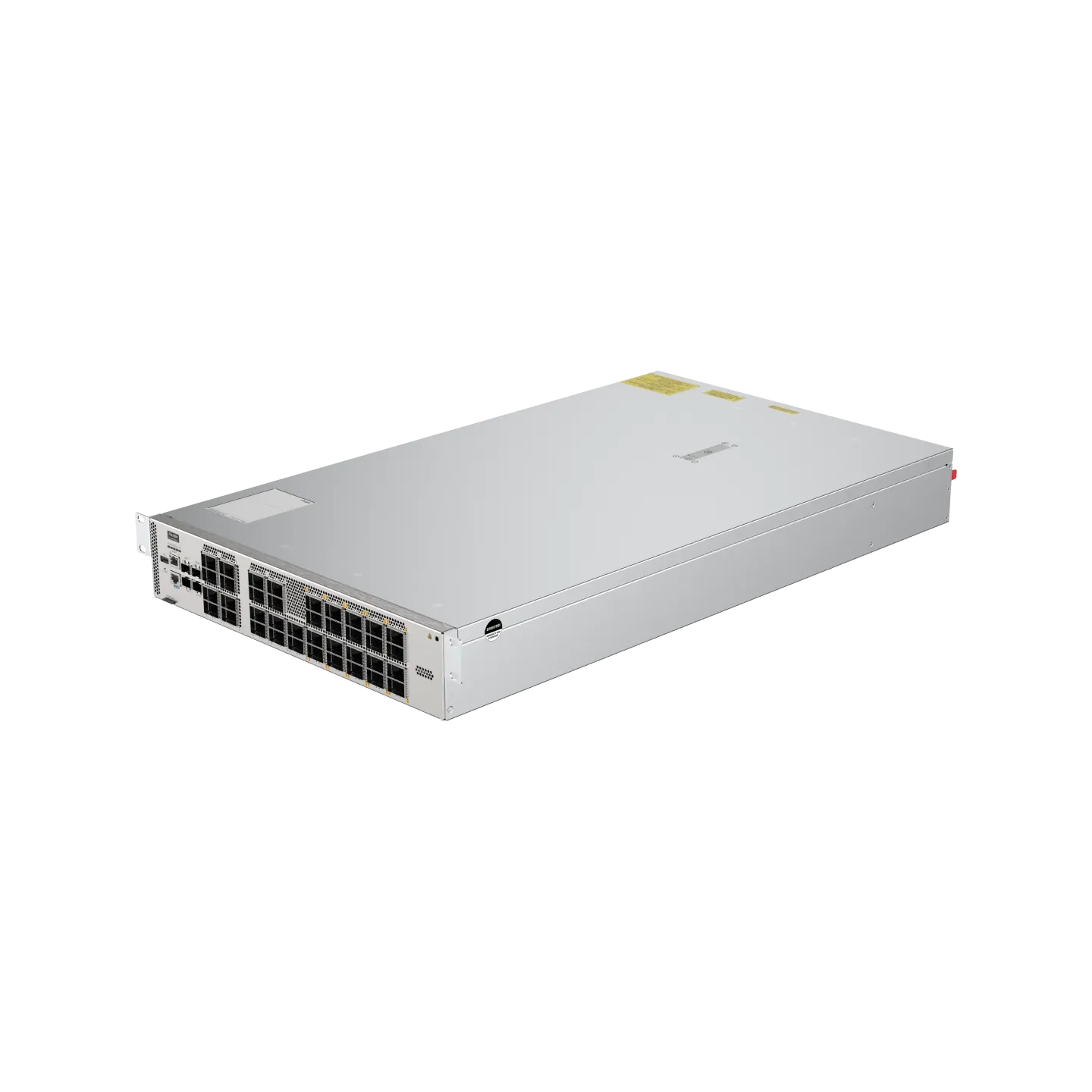

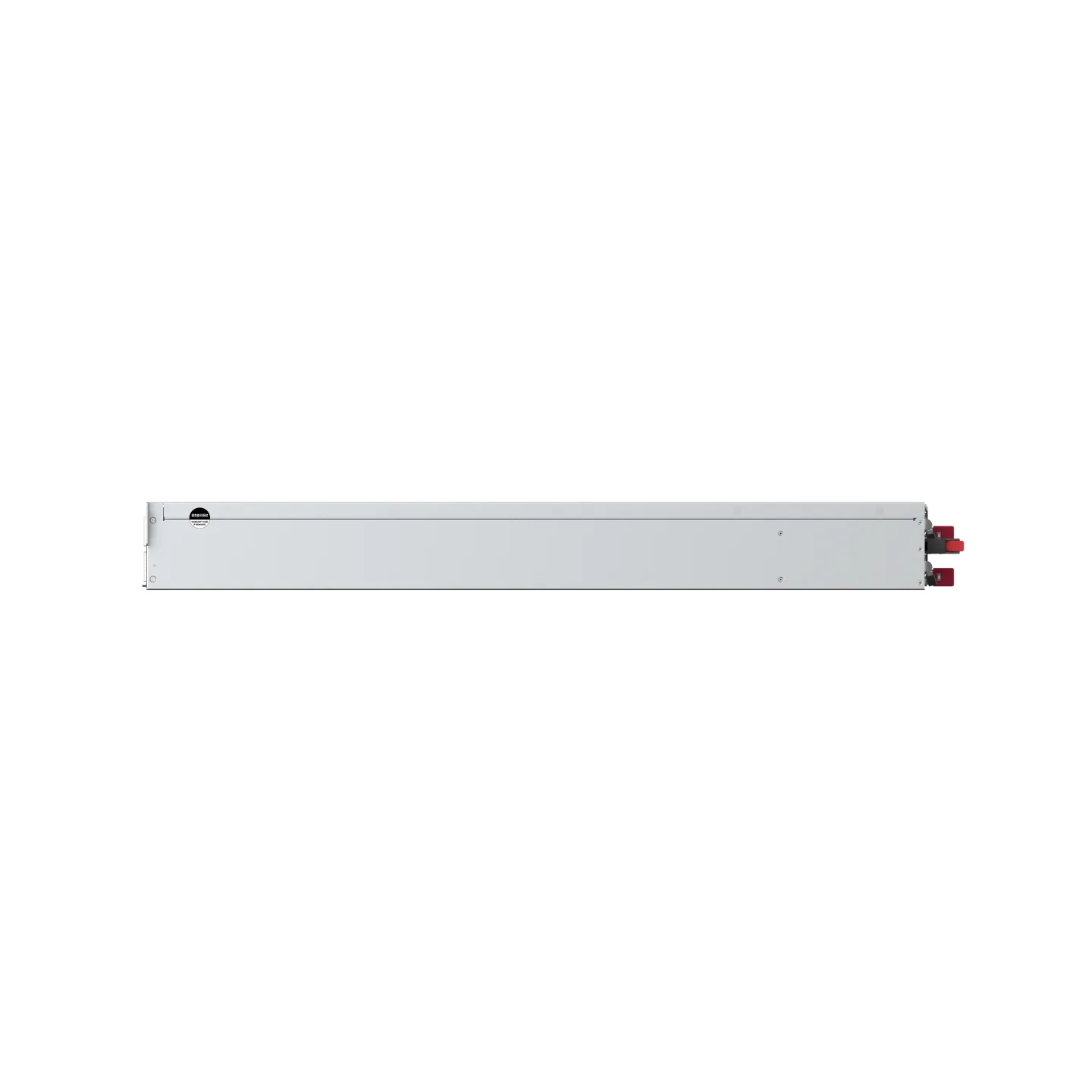

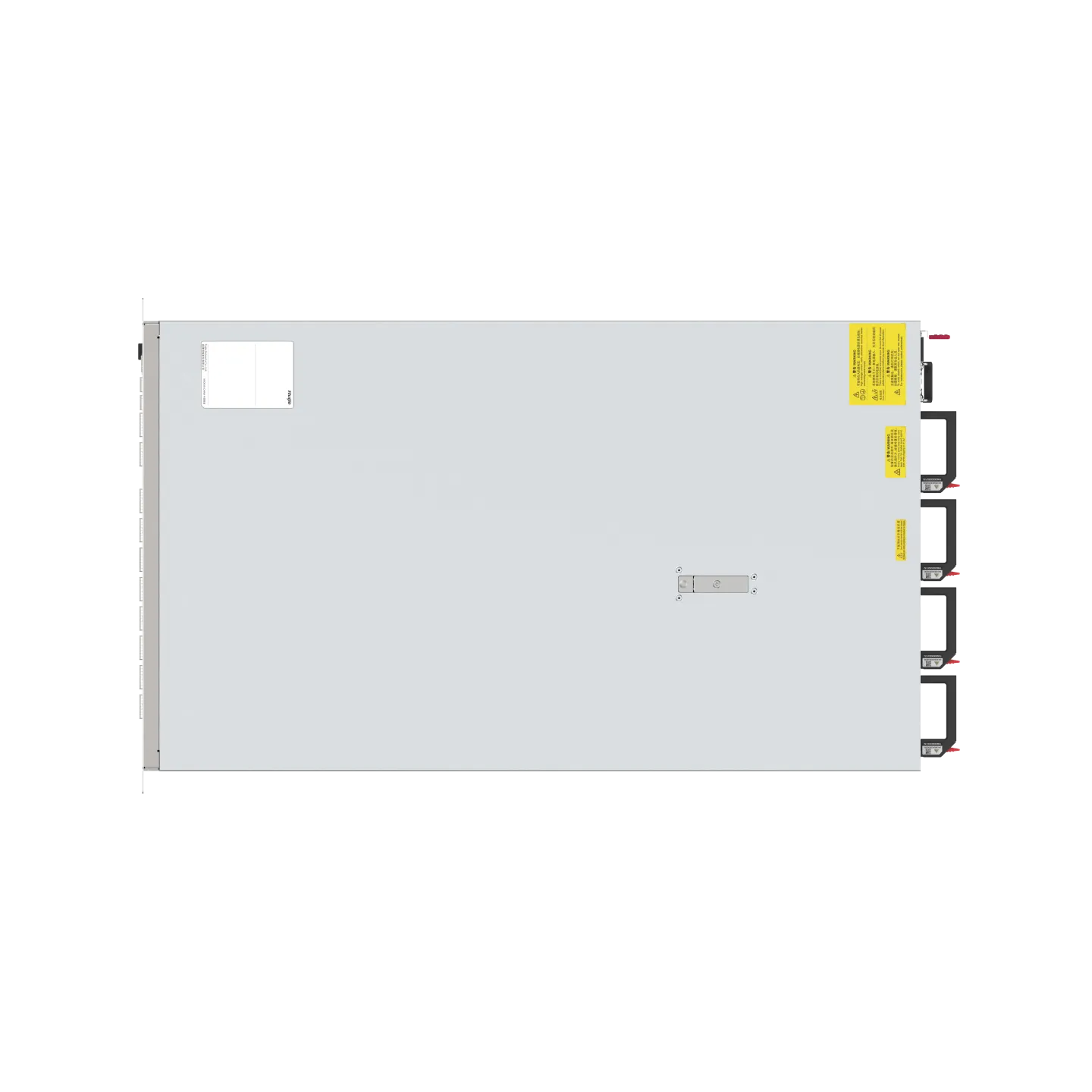

RG-S6940-18OC20F4：NCP角色产品，采用先进的硬件架构设计，单机提供18个800GE端口，其中800GE端口可拆分为400GE端口或者200GE端口，并兼容LPO光模块，2个25GE带内管理口、2个10GE带外管理口，以及20个800GE背板接口(用于与NCF互联)；
RG-X112-128F4：NCF角色产品，支持128个800GE背板接口。
针对智算训练场景的流数少、大象流多的特征，传统的ECMP均衡方式会导致负载不均衡，进而影响性能，拉长AI训练时长。而且，传统的ECMP方式基于逐跳路由转发，不能很好地感知端到端转发路径带宽利用情况，转发路径中存在拥塞时，容易发生丢包。DDC系列交换机采用信元交换技术，通过把报文切分成大小一致的Cell单元，并将它们逐一转发，以此实现跨NCP流量的高效均衡转发，大大提高了转发效率。同时，DDC架构还支持基于VOQ（Virtual Output Queuing，虚拟输出队列）+Credit机制的路径感知，NCP在转发数据包时提前获知路径带宽是否可用，只在所有可用的路径上进行负载均衡，实现无阻塞均衡交换。并且与端侧设备(如网卡、GPU等)解耦，不同类型端侧设备混组网下也能保持高效吞吐和负载效率。
AI机器学习、大数据、高性能计算、分布式存储等应用的高速发展，驱动下一代数据中心网络向200G/400G/800G演进，下一代数据中心网络，要求设备在单位空间内，具备更高的性能、更大的带宽。单台RG-S6940-18OC20F4可提供提供18个800GE端口，其中800GE端口可拆分为400GE端口或者200GE端口，并兼容LPO光模块，2个25GE带内管理口、2个10GE带外管理口，更好的满足下一代数据中心网络的演进需求。
DDC系列交换机支持数据中心无损网络RoCE技术，基于PFC/ECN等网络流控技术，以及MMU调优技术，可构建端到端、无损、低时延转发的RDMA(Remote Direct Memory Access，远程直接内存访问)基础承载网络。
RG-S6940-18OC20F4交换机支持1+1电源冗余，3+1风扇冗余，RG-X112-128F4交换机支持2+2电源冗余，7+1风扇冗余。在保证最小在位要求情况下，所有电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速，更好的适应数据中心的环境。还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。
支持基于芯片故障感知和切换，实现us级链路故障收敛。支持零丢包故障隔离，预期内Shutdown/Reload实现零丢包，如NCF故障替换，能够做到业务无损。
支持独立的MGMT口和2个25GE带内管理端口，2个10GE带外管理端口，不占用800GE/400GE业务口情况下，仍能做到带内、带外管理，提升管理平台可靠性和业务口带宽利用率。
整个DDC架构能够做到即插即用，通过RoCE网络参数自动配置，模板导入自动开局，千卡规模做到周内完成部署。
支持自动验收检测，包括线缆检测、光模块检测、设备内丢包自检测等，确保交付质量。
结合RG-ONC_ANALYZER运维平台，支持RoCE网络关键指标实时遥测，端侧状态和RoCE业务可视化，且支持拥塞分析和丢包分析。
支持丰富的管理接口，例如Console、MGMT口、USB口，支持SNMPv1/v2c/v3，支持通用网管平台。支持CLI命令行，Telnet，集群管理，使设备管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
支持ERSPAN镜像；支持sFlow功能，可以对报文进行精细化统计。可以对网络流量进行分析以采取相应管理维护措施，使原本不可见的网络业务应用流量变得一目了然，可以为用户提供多种网络流量分析报表，帮助用户及时优化网络结构，调整资源部署。
DDC架构简化设计和解耦控制平面，重定义了网络建设和运营的经济模型，带来了绿色节能的同时提供了显著的成本优势。除此之外，DDC系列交换机可配套LPO光模块，模块功耗降低37.5%。
| 规格名称 | RG-S6940-18OC20F4 | RG-X112-128F4 |
| 产品尺寸（宽x深x高） | 440mm x 760mm x 86mm | 442mm×580mm×308.5mm |
| 机架尺寸 | 2U | 7U |
| 产品重量 | 26kg（空机箱、2个电源模块和4个风扇模块） | 40.98KG（空机箱、4个电源模块和8个风扇模块） |
| 交换容量 | 14.4T | 102.4T |
| 包转发率 | 5400Mpps | 43200Mpps |
| 业务接口 | 18个800G/36个400G/72个200G OSFP接口 20个800G OSFP接口(仅用于NCP互联，不可用于服务器连接) 2个1G/10G/25G SFP28接口 |
128个800G OSFP接口(仅用于NCP互联，不可用于服务器连接) |
| 管理接口 | 1个RJ45的Console接口
1个RJ45的MGMT接口 2个1G/10G SFP+接口* |
|
| USB接口 | 1个USB 2.0接口（Type A连接器） | |
| 模块插槽 | 2个电源模块插槽 4个风扇模块插槽 | 4个电源模块插槽 8个风扇模块插槽 |
| 整机功耗 | 最大功耗：2420W 典型功耗：1820W 静态功耗：700W | 最大功耗：4500W 典型功耗：2500W 静态功耗：900W |
| 电源输入 | PA2700II-F（AC输入）： 额定输入电压：100V~240V AC，50/60Hz 最大输入电压：90V~264V AC，47Hz~63Hz 额定输入电流：16A（100V~240V AC） 电源接口类型：C20 PA2700II-F（HVDC输入）： 额定输入电压：240V DC 最大输入电压：180V~320V DC 额定输入电流：16A 电源接口类型：C20 |
|
| 温度 | 工作环境温度：0°C~40°C 存储环境温度：-40°C~70°C 说明：在海拔1800~3000米范围内，海拔每升高220米，最高温度规格降低1℃ | |
| 湿度 | 工作环境湿度：10%RH~90% RH（无凝结） 存储环境湿度：5%RH~95%RH（无凝结） | |
| 海拔 | 工作海拔： ≤1800m 存储海拔： ≤5000m | |
| 散热 | 风冷散热，前后风道（端口侧进风） | |
*表示未来支持特性
| 软件规格 | DDC系列交换机(RG-S6940-18OC20F4/RG-X112-128F4) |
| L3协议（IPv4） | 静态路由、BGP4、LPM Routing、Route-policy、ECMP* |
| IPv6基础协议 | ND（邻居发现）、ICMPv6、Path MTU Discovery、DNSv6、DHCPv6、ICMPv6、ICMPv6重定向、ACLv6、TCP/UDP for IPv6、SNMP v6、Ping /Traceroute v6、IPv6 RADIUS、Telnet/SSH v6、FTP/TFTP v6、NTP v6、IPv6 MIB support for SNMP |
| IPv6特性 | 静态路由、等价路由、BGP4+等 |
| 数据中心特性 | 支持 RDMA 支持PFC、ECN 支持AI ECN* |
| 可视化 | 支持Telemetry 支持 sFLOW高精度采样 |
| QoS | 支持ACL流分类，支持优先级标记Mark/Remark，支持SP、WRR、WFQ、DRR、SP+WRR、SP+WFQ、SP+DRR等多种队列调度机制，支持WRED、尾丢弃等拥塞避免机制 |
| 高可靠设计 | 支持GR for BGP等路由协议 支持基于芯片故障感知和切换、支持零丢包故障隔离、链路故障降速 支持电源冗余备份、风扇采用冗余设计、所有单板和电源模块支持热插拔功能 |
| 安全功能 | 基础网络保护策略（NFPP，Network Foundation Protection Policy）、CPP、支持RADIUS/TACACS+、支持基于标准、扩展的IPv4/v6 ACL报文过滤、支持BGP报文的明文及MD5密文认证、支持受限的IP地址的Telnet的登录和口令机制、支持广播报文抑制、支持用户分级管理 |
| 管理方式 | SNMP v1/v2c/v3、Telnet、Console、MGMT、RMON、SSHv1/v2、FTP/TFTP文件上下载管理、支持NTP时钟、支持Syslog、支持ERSPAN、支持ZTP、支持NETCONF、支持PYTHON、支持风扇、电源告警以及温度异常告警 |
| 其它协议 | DHCP Client、DHCP Relay、DHCP Server、DNS Client、ARP Proxy、Syslog |
*表示未来支持特性
